Прилагођени добављач торња за завршетак каблова

Кингдао Анбанг Нова енергијаима дубоку стручност у целом ланцу индустрије челичних конструкција. За пројекте мреже од 35кВ до 220кВ, нове пројекте енергетске интеграције и реновирање урбано-руралне мреже, прилагођавамо и развијамо пуну серију интегрисаних угаоних стубова каблова од челичних и челичних цеви. Изаберите нас као свог произвођача и добијте понуду за свој нови пројекат!

Шта је торањ за завршетак каблова?

Торњеви за завршетак каблова су кључне прелазне структуре које повезују високонапонске далеководе са подземним кабловским системима.

Служећи као објекти за челичну конструкцију језгра на крају електричне мреже, они преузимају више функција, укључујући једнострано анкерисање проводника, монтажу кабловских терминала, постављање одводника пренапона, прелаз изолације линије и изолацију електричне сигурности.

Они су критична опрема за приступ подстаницама, претварање градских надземних мрежа у подземне водове и интеграцију нових енергетских електрана у мрежу.

Ови торњеви укључују ојачани конструкцијски механички дизајн, интегрисани електрични сигурносни распоред и обалне системе против корозије отпорне на временске услове. Они се баве традиционалним проблемима терминалних торња као што су заузетост великог земљишта, недовољна редундантност стреса, ограничен простор за рад и одржавање и лоша прилагодљивост околини.

Наша решења обезбеђују свеобухватне надоградње механичке носивости, електричне изолације, прилагодљивости локације и дуготрајне издржљивости, нудећи високопоуздана интегрисана решења за крајње везе електричне мреже.

Категорије производа

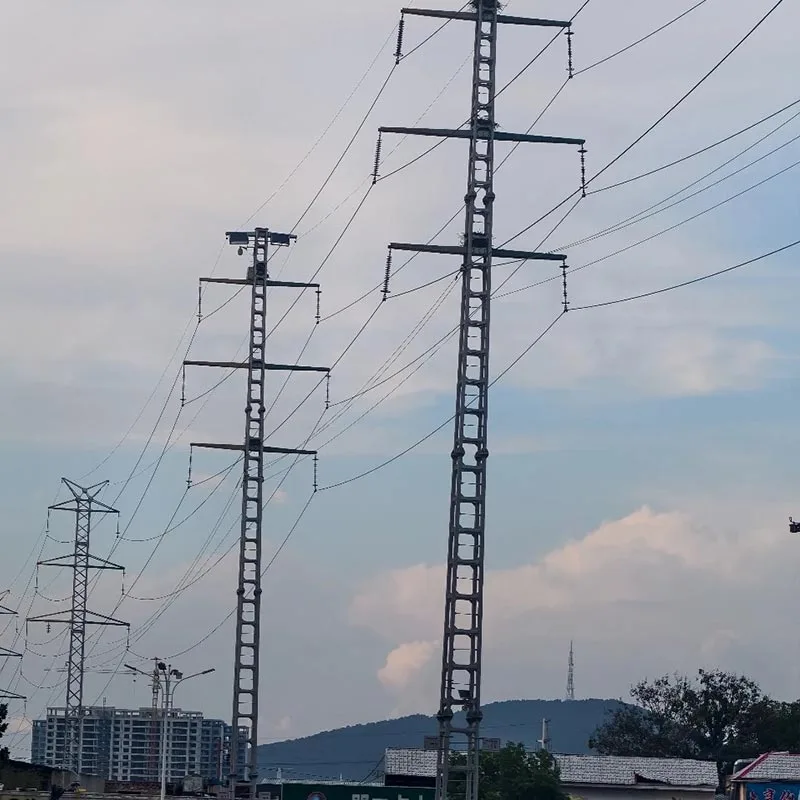

1. Торањ за завршетак челичног монополног кабла

Дизајниран са структуром челичних цеви са једним стубом, користећи челичне цеви високе чврстоће К355Б као главни материјал. Целокупни дизајн је једноставан и заузима минималан простор, погодан за компактна урбана подручја и сценарије са високим захтевима за пејзаж.

Висина торња се може прилагодити по потреби (8м-25м), погодна за нивое напона 35кВ-110кВ, нудећи предности високе отпорности на оптерећење ветром, згодну инсталацију и ефикасан рад и одржавање.

Поседује интегрисану платформу за монтажу терминала и систем уземљења за заштиту од грома, са заштитом од корозије коришћењем топлог цинковања и затворене технологије премаза.

Може се широко применити у урбаним зеленим појасевима, унутар ограда подстаница, индустријских паркова и других уских локација, балансирајући практичност са естетиком, значајно смањујући потешкоће при избору локације.

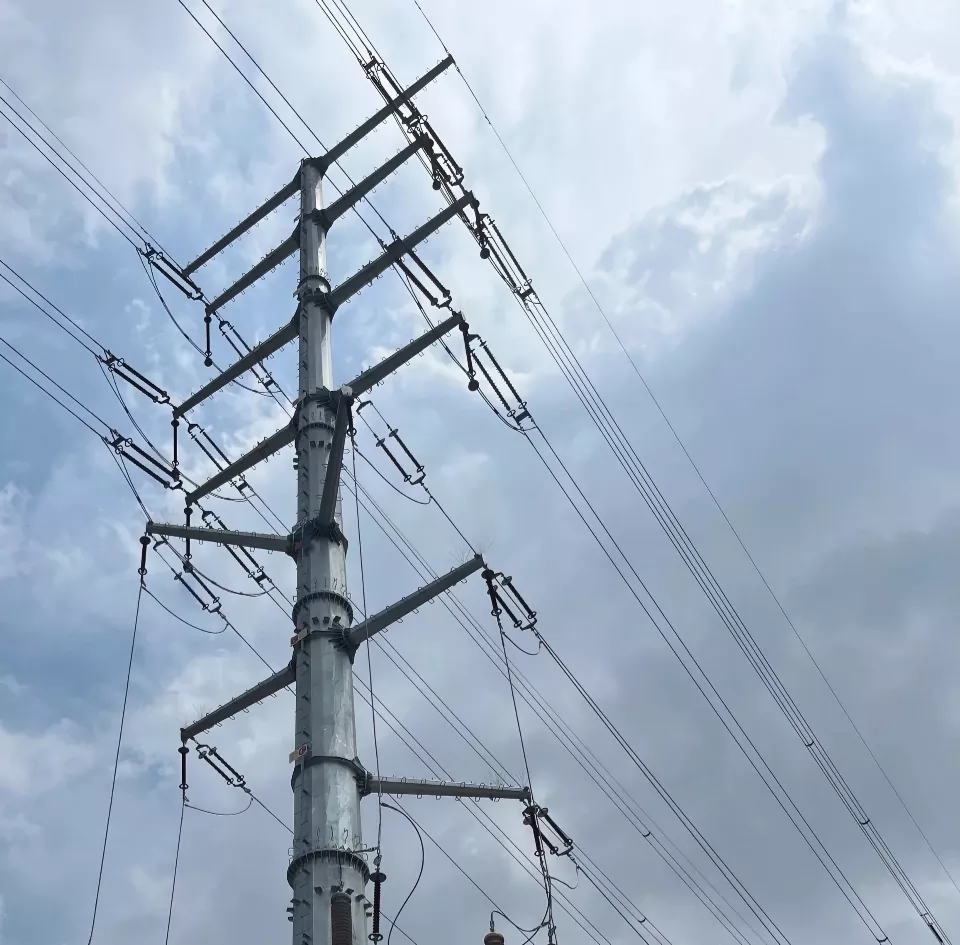

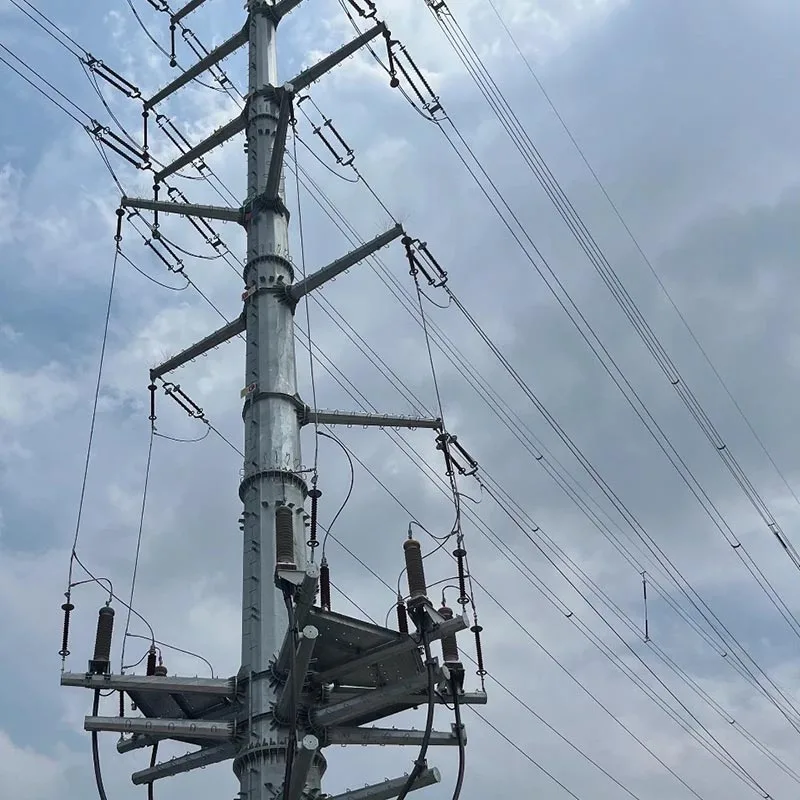

2. Вишеструки кабл за успон

Посебно дизајниран за потребе вишеструких каблова, подржава 2-4 кола истовремено, погодан за нивое високог напона 110кВ-220кВ. Користи модуларну структуру стубова, комбинујући монтажу кабловских терминала, прелаз каблова и функције изолације електричне сигурности.

Стуб је оптимизован за расподелу напрезања и може да поднесе неуравнотежену напетост вишеструких кола, са више резервисаних тачака за монтажу терминала и платформи за одржавање.

Вишеструки кабл за успонпогодан је за интеграцију мреже са више кругова у новим енергетским електранама и проширење урбане дистрибутивне мреже, елиминишући потребу за изградњом вишеструких објеката са једним кругом, ефикасно поједностављујући коришћење земљишта и трошкове изградње, постижући централизовано управљање и ефикасно одржавање водова са више кола.

3. Торањ за завршетак каблова типа портала

Усваја порталну структуру са два стуба са прилагодљивим распоном (10м-30м), погодним за нивое напона 110кВ-220кВ, нудећи јаку носивост и довољну електричну сигурносну удаљеност. Углавном се користи за монтажу кабловских терминала великог капацитета и прелазних чворова између даљинских надземних водова и подземних каблова.

Портална попречна греда има више резервисаних тачака за монтажу, способна да подржи више комплета кабловских терминала и одводника истовремено, погодна за излазе на подстаницама и међурегионалне прикључке терминала за велике пројекте.

Одликује се изванредном структурном стабилношћу, може да издржи екстремна временска оптерећења, испуњава стандарде прихватања великих пројеката електроенергетске мреже Државне мреже и Јужне мреже и погодан је за потребе преноса енергије високог оптерећења и високе поузданости.

4. 132кВ прелазни преносни торањ

Посебно дизајниран за напонске нивое од 132 кВ, фокусирајући се на прелаз између надземних водова и подземних каблова, интегришући двоструке функције терминалног торња и преносног торња. Он се бави монтажом кабловских терминала, прелазом изолације, а такође може да сидри затегнуте проводнике и преусмери линију.

Торањ користи угаону челичну решетку или комбиновану структуру челичних цеви, са довољном редундансом напрезања, у складу са стандардима ДЛ/Т енергетске индустрије. Систем против корозије је посебно оптимизован за различите регионалне сценарије и може се широко применити на интеграцију нове енергетске мреже од 132 кВ, обнову урбане и руралне мреже и прелазе наменских линија индустријског парка, обезбеђујући глатку транзицију и сигуран пренос, балансирајући универзалност и специјализовану адаптацију.

Основне снаге

1. Посебна структура

За разлику од двосмерног дизајна балансиране силе код конвенционалних преносних стубова, стубови кабловских терминала Анбанг су искључиво ојачани за једносмерну супер-велику неуравнотежену напетост.

Главни материјали, ноге торња и прирубнички чворови тела торња су шифровани и згуснути и оптимизовани, а перформансе против превртања и увртања далеко превазилазе опште стандарде торња отпорног на напетост.

Основна носивост резервисана је за редундантност и прилагођава се спецификацијама ДЛ/Т електроенергетске индустрије, које могу да издрже екстремне ветрове, залеђивање и сеизмичка оптерећења, избегну скривене опасности од искључења терминалне линије и померања торња од основног узрока структуре и обезбеде дуготрајан стабилан рад крајњег линка електричне мреже.

2. Интегрисани дизајн платформе

Наш торањ за завршетак каблова има уграђену, стандардизовану платформу за монтажу завршетака каблова, одводника пренапона и уводних прелазних носача. Овај дизајн интегрише традиционалне самосталне завршне структуре, монтажне конзоле и системе уземљења у једну, јединствену структуру торња.

Овакав дизајн елиминише потребу за изградњом додатних грађевинских потпорних конструкција, чиме се смањује потребан отисак земљишта, као и минимизирају процедуре изградње и потрошња материјала.

Штавише, овај интегрисани дизајн платформе укључује наменске приступне путеве за рад и одржавање, заједно са сигурносним заштитним објектима. Ово олакшава практичну инсталацију опреме, рутинске инспекције и хитне поправке, на крају смањујући и укупне капиталне трошкове пројекта и дугорочне оперативне трошкове и трошкове одржавања.

3. Отпорност на временске услове и систем против корозије

Главна структура торња је конструисана од К355Б високе чврстоће, нисколегираног челика, користећи двослојни заштитни процес који комбинује топло цинковање са заптивеним антикорозивним премазом.

Дебљину премаза и антикорозивну формулацију Анбанг је посебно оптимизовао да издржи оштре услове животне средине у обалним регионима—карактерисаним великом количином соли, високом влажношћу и јаким морским ветровима—пружајући робусну отпорност на корозију соли, оксидацију и кисело-базно старење.

Сви структурни завртњи и прирубнице су подвргнути сличним третманима заптивања против корозије, обезбеђујући пројектовани радни век од преко 30 година.

Партнерство са Анбангом помаже да се минимизира учесталост будућег поновног премаза и замене компоненти за ваш пројекат, истовремено осигуравајући потпуну прилагодљивост широком спектру високо корозивних окружења—укључујући унутрашње планинске регионе, приобалне плиме и индустријске паркове.

4. Уска база, лагана прилагођавања

Решавајући изазове уских коридора, оскудних земљишних ресурса и густе околне архитектуре унутар градских енергетских мрежа, увели смо серију компактних терминалних торњева уске базе.

Ова серија производа има оптимизоване димензије основе торња и конструкције отпорне на ветар, што резултира мањим отиском и смањеним попречним пресеком према ветру.

Иако у потпуности испуњава све захтеве за структурално оптерећење и стандарде електричне безбедности, ова серија терминалних стубова нуди флексибилну прилагодљивост различитим урбаним копненим окружењима—укључујући зелене појасеве, зидове периметра подстаница и периферне области нових енергетских објеката. Они пружају практично решење за потешкоће са којима се често сусрећу приликом постављања терминалних торњева током пројеката модернизације градске електричне мреже.

5. Флексибилно прилагођавање на свим нивоима напона

Наш портфолио производа обухвата све главне класе високог напона—укључујући 35кВ, 110кВ и 220кВ—и подржава прилагођавање различитих структуралних дизајна, као што су угаони челични решеткасти торњеви, једностубни цевасти челични торњеви и композитни торњеви са више кола.

Висина торња, конфигурација попречних кракова, параметри причвршћивања изолатора, системи уземљења и подешавања заштите од грома могу се прилагодити специфичним захтевима.

Способни да задовоље потребе различитих инжењерских пројеката — у распону од интеграције топлотне електричне мреже и преноса обновљиве енергије (ветар и соларна) до проширења урбане и руралне дистрибутивне мреже и међурегионалних повезивања линијских терминала — пружамо свеобухватна решења за испоруку прилагођена на једном месту.
