Фабрика издржљивих тангентних кула у Кини

Као главни торањ окосног типа надземних далековода, праволинијски торањ чини више од 80% укупног броја преносних стубова широм мреже. То је најраспрострањенији тип основног торња у инфраструктури електричне мреже, преносу нових енергетских постројења и пројектима надоградње урбано-руралне електричне мреже.

Кингдао Анбанг Нова енергија, ослањајући се на базу производње челичних конструкција Схандонг и акумулацију технологије националног високотехнолошког предузећа, дубоко је ангажован у истраживању и производњи читавог ланца индустрије челичних конструкција за пренос.

Наша фабрика је развила пуну напонску серију производа од челичних стубова са правим углом, који покривају главне услове преноса од 35кВ, 110кВ, 220кВ и 330кВ, укључујући све типове торња као што су дизајн у облику Ган-а, у облику пехара, у облику сове и у облику рога овна.

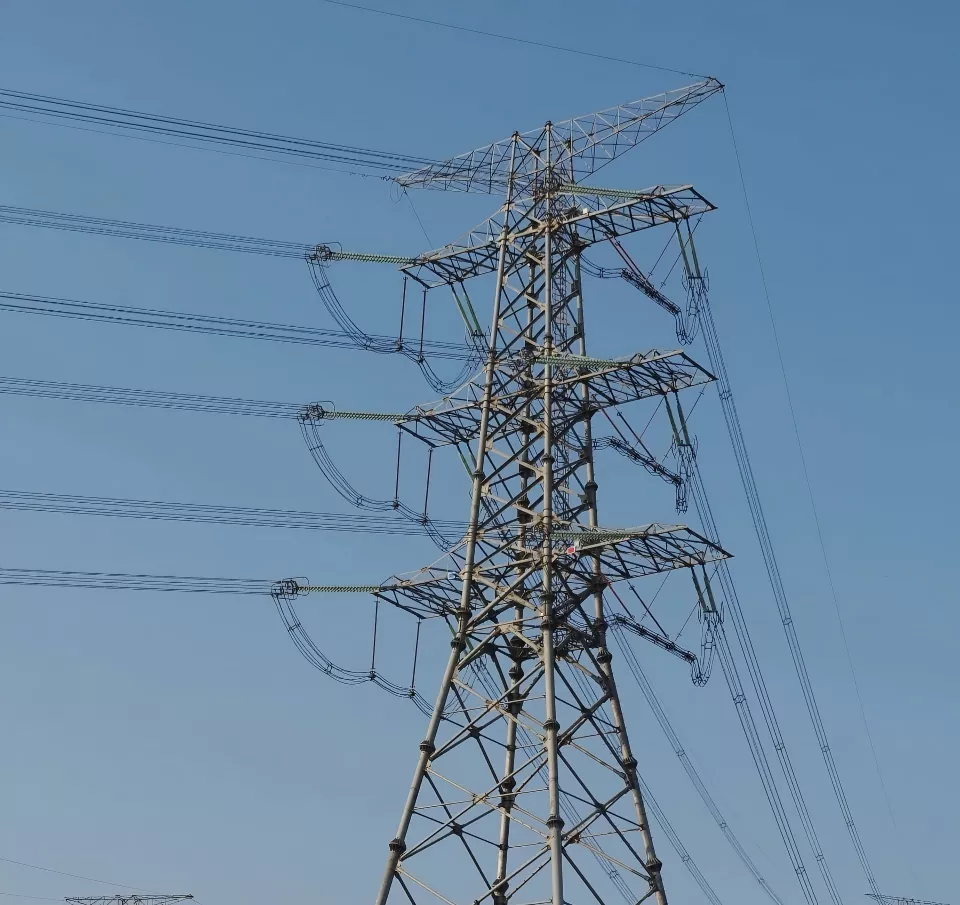

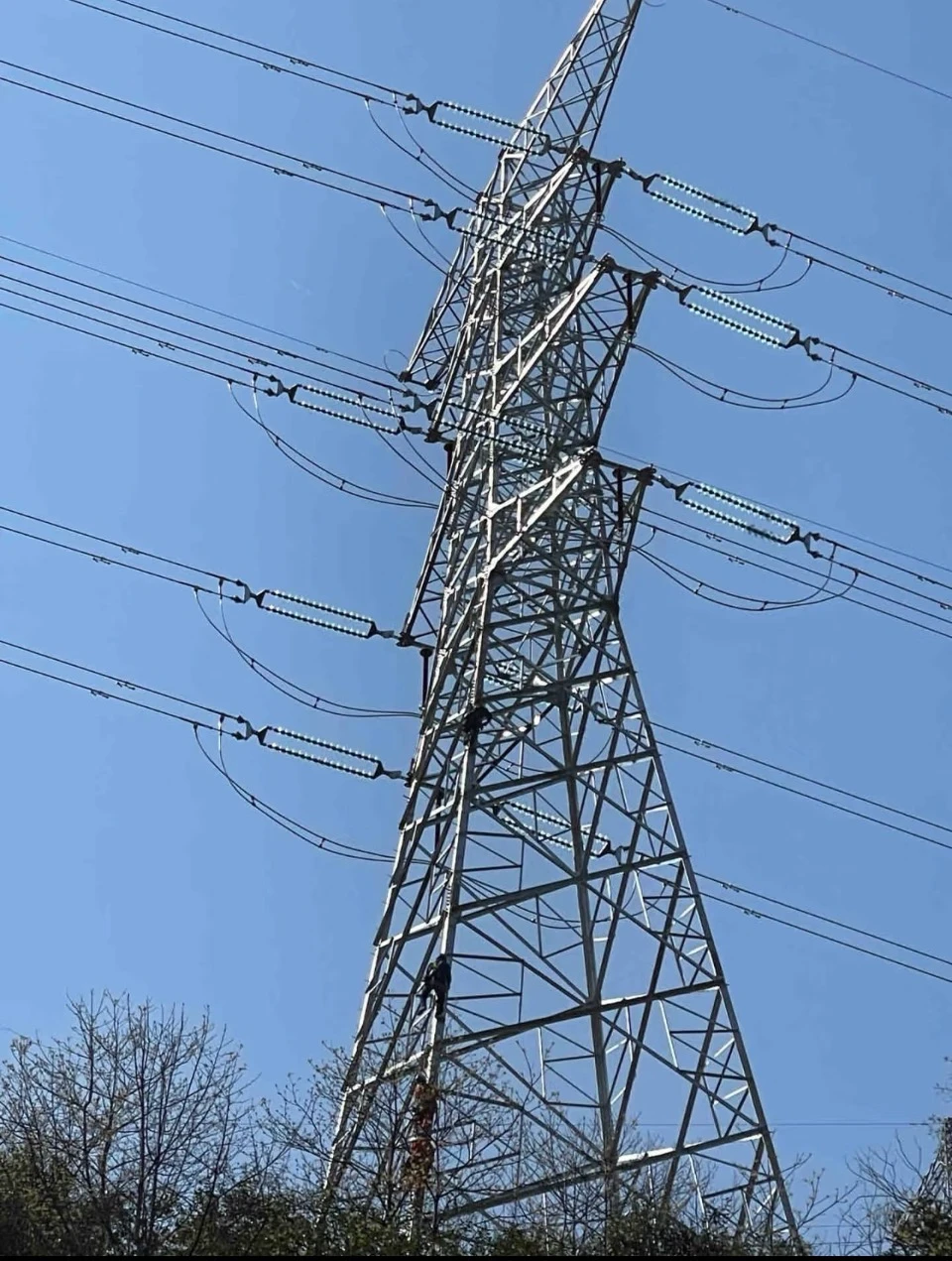

Шта је тангентни торањ?

Анбанг тангентни торњеви су позиционирани као ексклузивне носиве конструкције за равне преносне секције, само носе тежину проводника и уземљења, оптерећења ледом и хоризонтална оптерећења ветром, без издржавања уздужне напетости и угаоне напетости водова.

Фокусирајући се на лагани механички дизајн решетки, антикорозивну отпорност на све временске услове, прецизну оптимизацију конструкције и практичну конструкцију и одржавање, они су прилагодљиви различитим инфраструктурним сценаријима као што су равнице, брда, планине, приобална окружења са високом влажношћу и сланом спрејом и нови енергетски паркови.

Они обезбеђују стабилан, дуготрајан и исплатив систем подршке челичним конструкцијама за коридоре преноса на велике удаљености, истовремено испуњавајући захтеве пројекта за испоруку фотонапонске енергије и енергије ветра, трансформацију урбано-руралне мреже и међупокрајинско електроенергетско умрежавање, служећи као основна носива основна компонента нових мрежа за пренос енергије.

Наш систем спецификација торња пуне серије

1. Нисконапонска конвенционална серија (35кВ/110кВ)

Углавном су горе наведени стубови у облику слова З и поједностављени суви торњеви, са ниским и лаганим каросеријама стубова, малим темељом, погодним за градске и руралне дистрибутивне мреже, градске преносне гране и мале оближње нове енергетске пројекте повезане са мрежом.

2. Високонапонска серија магистрала (220кВ/330кВ)

Стандардни равни стубови сувог типа и у облику чаше, оптимизовани размак попречних кракова и координациона удаљеност изолације, довољна редундантност крутости, погодни за главне далеководе електричне мреже, међурегионалне далеководе и одлазне водове великих ветроелектрана и соларних електрана.

3. Компактна специјализована серија

Компактне равне куле уске основе, смањујући распон корена стуба и отисак коридора, погодне за пројекте у областима са ограниченим земљишним ресурсима, стамбеним подручјима у близини и ограниченим еколошким коридорима; такође компатибилан са малим углом и мањим условима окретања, повећавајући флексибилност у распореду линија.

4. Општи параметри конструкције

Главни материјали су нисколегирани челик високе чврстоће К345Б и К420, решеткаста конструкција са комплетним вијцима, трапезоидна конусна конструкција куле, висина торња у распону од 18м до 75м, погодна за конвенционалне дужине распона од 80м до 400м, стриктно усклађеност са спецификацијом за пренос снаге и ДЛТ спецификацијом ГБ5054. структура индустријских стандарда за производњу и производњу.

Основне предности производа

(1) Оптимизација структуре

Ослањајући се на технологију симулације и анализе структуре коначних елемената, попречни пресек, нагнути распоред материјала и напрезање зглобова тела торња оптимизовани су у целој области, напуштајући традиционални дизајн редундантног материјала.

Под условом испуњавања националних захтева за оптерећење отпорности на ветар, отпорност на земљотрес и покривање леда, сопствена тежина тела торња је оптимизована за 12% ~ 18%, пут преноса силе решетке је јасан, а тачност контроле угиба је боља од просека у индустрији.

Коренски отвор темеља је мањи, количина ископа и потрошња бетона су истовремено смањени, чиме се у великој мери смањују трошкови прибављања пројектног земљишта и грађевинских радова, а постиже се оптимална равнотежа између редундансе сигурности конструкције, степена искоришћења материјала и трошкова пројекта.

(2) Отпоран на корозију

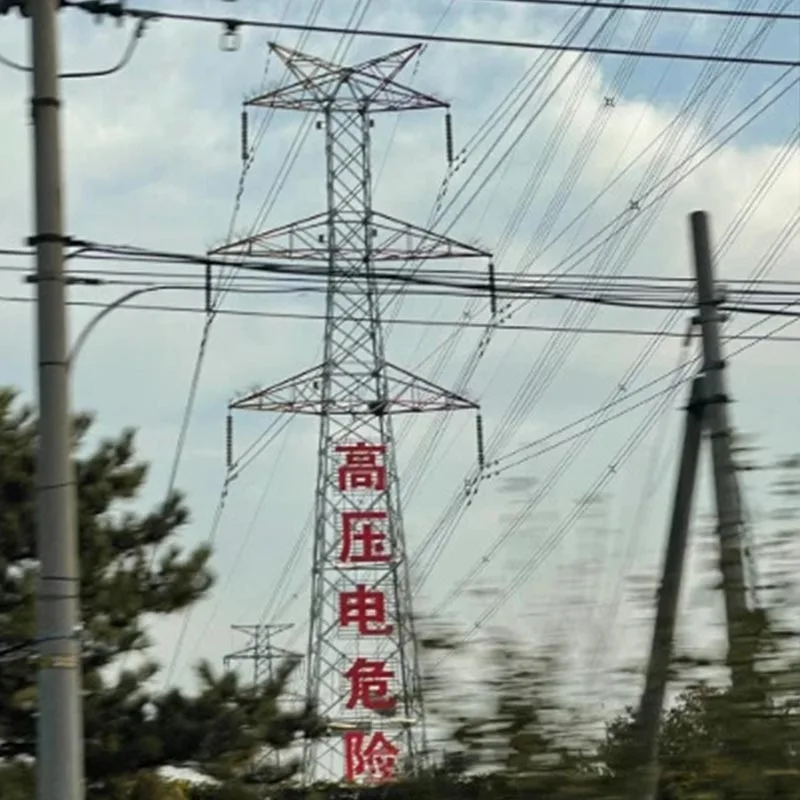

Анбанг усваја национални стандард топлог цинковања цео процес.

Челик је уроњен у целом подручју, а дебљина слоја цинка је уједначена и стабилна ≥ 85 μм, у комбинацији са третманом пасивације и заптивања, да би се одупрео обалном сланом спреју, индустријској киселини и алкалијама, влажној кондензацији, киши, снегу и смрзавању-одмрзавање и другој корозији животне средине.

Животни век основног дизајна производа је 50 година, а антикорозивни слој полако пропада током експлоатације, што увелико смањује учесталост каснијих операција и одржавања поправке боје и уклањања рђе, смањујући трошкове рада и одржавања током целог животног циклуса и прилагођавајући се сложеним регионалним окружењима као што је обала Шандонг, висока влажност у унутрашњости и јака хладноћа и лед на северу.

(3) Саморазвијена структура сигурносних патента

Опремљен патентираном структуром против пењања компаније Анбанг Нев Енерги која се може рециклирати, торањ је опремљен педалом за приступ која се може увлачити, која се аутоматски рециклира и сакрива када је неактивна на дневној бази, спречавајући небитно особље да се пење кршећи прописе.

Само професионално особље за рад и одржавање може откључати и проширити канал одржавања, узимајући у обзир сигурносну заштиту рада на великим висинама и контролу јавне безбедности, попуњавање безбедносних празнина традиционалних кула без заштите и лако се пењати, и испуњавање захтева стандардизације безбедности електричне мреже.

(4) Префабрикована модуларна производња

Цела фабрика компоненти торња стандардизује слепљење, пробијање и претходно састављање, а све рупе за вијке су тачно усклађене, и нема потребе за секундарним сечењем и заваривањем на лицу места, а потребно је чисто спајање и монтажа вијака.

Лагано раздвајање компоненти, нема проблема са друмским транспортом и погодан пренос неравних планинских деоница пута.

Поједностављен процес инсталације, скраћено време рада на великим висинама и синхроно смањени трошкови грађевинске радне снаге и периода изградње, погодан за хитне поправке електричне мреже и инфраструктурне пројекте у хитним случајевима, погодно растављање и модификовање и замена компоненти, и има секундарну вредност поновне употребе.

(5) Прилагодите се широком спектру окружења

Конструктивни пројекат обухвата 8 нивоа отпорности на земљотрес, 12 нивоа отпорности на ветар и тешке услове покривања леда.

Чврстоћа челика се не деградира у тешким хладним и ниским температурама, а структурне перформансе приобалних окружења са високим садржајем соли су стабилне.

Форма темеља је флексибилно прилагођена ископаним темељима, плочастим темељима и плитким укопаним степенастим темељима, погодним за вишеструку геологију блата, падина, планина и равница, без велике трансформације локације.

Погодан је за нестандардне сценарије као што су коридори периферног преноса нових енергетских станица и мрежне линије у удаљеним планинским областима.

(6) Цео ланац контроле квалитета

Као национално високотехнолошко предузеће, Анбанг је успоставио систем инспекције квалитета целог процеса за поновну инспекцију фабрике челика, испитивање тачности заваривања, детекцију грешака у заваривању, испитивање поцинкованог слоја и тест симулације оптерећења.

Строго упоредите производне стандарде Стате Грид-а и Цхина Соутхерн Повер Грид-а, уз снажну заменљивост компоненти и нулто одступање у величинама серијске испоруке како бисте осигурали конзистентност серијске монтаже линија.

Сценарији примене

Високонапонски/нисконапонски магистрални прави преносни канал државне мреже и локалне електроенергетске мреже;

Фотонапонске електране и вјетроелектране шаљу нову енергију на посебне водове;

Надоградња урбане и руралне електроенергетске мреже, трансформација руралне мреже и интерни водови за напајање у индустријским парковима;

Пројекти преноса електричне енергије у ограниченим коридорима као што су брдске планине, приобалне обале и еколошки резервати;

Пакетно умрежавање правих линија на великим удаљеностима и потпорних стубова отпорних на напетост за изградњу комплетног система преноса.

Услуге подршке предузећу

Кингдао Анбанг Нова енергијапружа потпуна ланчана решења на једном месту, од раног премеравања, прилагођеног дизајна типа торња, детаљне верификације цртежа, до фабричке масовне производње и производње, дистрибуције логистичких возила, техничког упутства за инсталацију на лицу места, и касније интегрисаних услуга за рад и одржавање.

Подржавамо прилагођавање иностраног извоза, персонализовано истраживање и развој нестандардних параметара, ослањамо се на предности производног капацитета Јиаозхоу Интеллигент Мануфацтуринг Индустриал Парк, обезбеђујемо брзу испоруку великих размера и пружамо поуздану подршку челичне конструкције за домаће и стране пројекте енергетске инфраструктуре са стабилним производним капацитетом, чврстим квалитетом и услугом целог циклуса.
