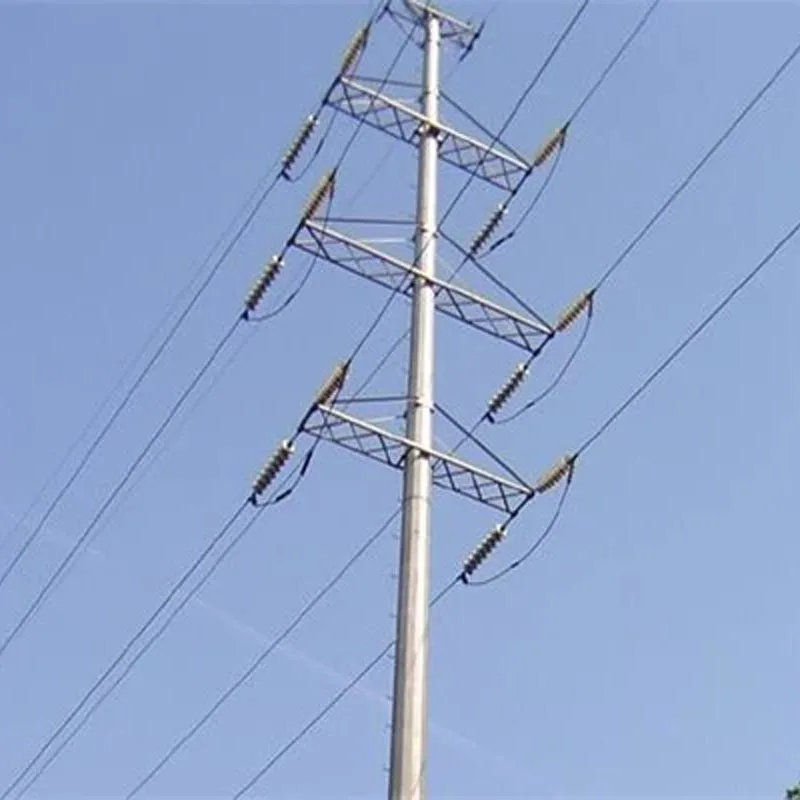

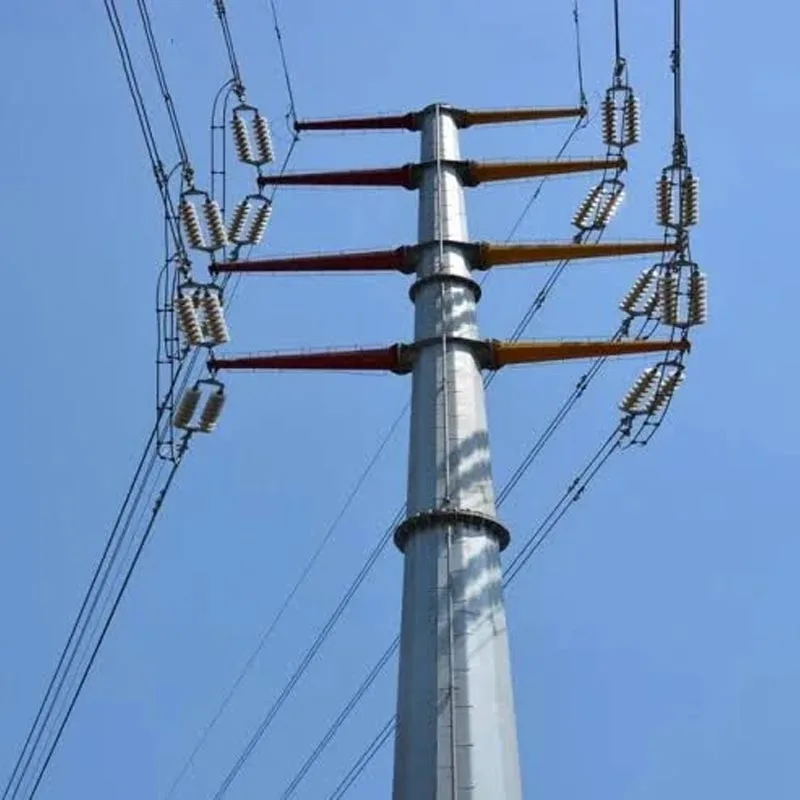

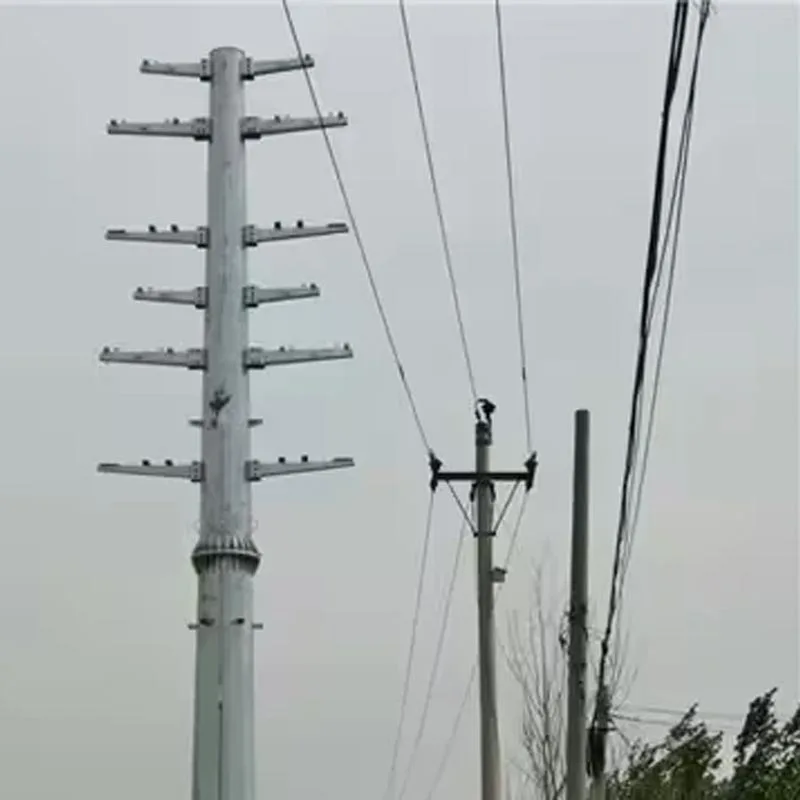

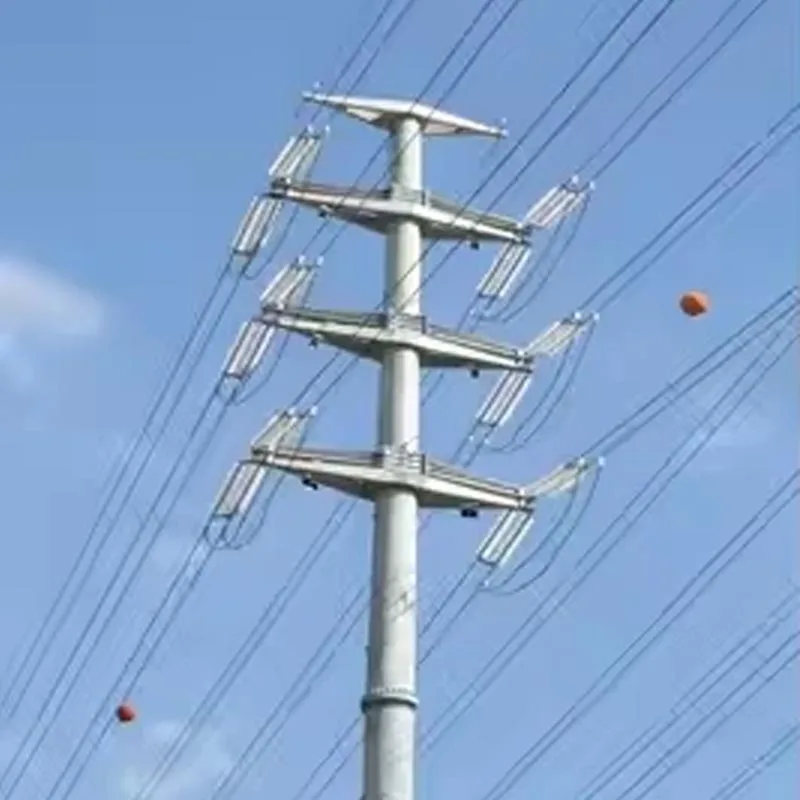

33кВ цевасти челични дистрибутивни стуб

Сценарији примене за Анбанг 33кВ цевасти челични дистрибутивни стуб

Анбанг 33кВ цевасти челични разводни стубови служе као основна инфраструктура за средњенапонску надземну струју дистрибутивни системи, прилагодљиви различитим географским и пројектним условима.

Градске и приградске електричне мреже Идеалне за компактне градске коридоре, стамбене четврти и општинске пројекти реновирања. Захваљујући танком отиску и уредном изгледу, уклапају се у уске резерве путева и густо грађени зоне, распоређене као висећи, угаони и терминални стубови за 33кВ надземне доводе.

Рурална електрификација и пери-урбане мреже Погодне за испоруку струје на велике удаљености до села, пољопривредних површина и мали градови. Лагана монтажна конструкција смањује потешкоће у транспорту на удаљеним теренима, подржавајући програми за надоградњу и проширење руралне мреже.

Индустријске зоне и комерцијални паркови Стабилно снабдевају струјом фабрике, логистичка чворишта, трговачке комплексе и индустријска имања. Висок носивост конструкције омогућава велика оптерећења проводника и често ширење мреже захтева.

Повезивање на мрежу обновљиве енергије Широко прихваћено за одлазеће линије соларних фарми средњег обима и енергије ветра станице, повезујући локације обновљиве енергије са регионалним дистрибутивним подстаницама.

Обални пројекти, пројекти са јаким ветром и тешком животном средином Топло поцинкована обрада обезбеђује врхунску заштиту од корозије перформансе, што их чини поузданим за приобална подручја, влажне регионе и локације са јаким брзинама ветра.

Пројекти подршке инфраструктури Применљиви за снабдевање електричном енергијом дуж електрификованих транспортних путева, рударских зона и удаљени инжењерски објекти. Сви стубови су подржани званичним извештајима о тестирању, пуним ИСО сертификатима и богатим глобалне референце пројекта; Доступни су прилагођени дизајни који одговарају локалном оптерећењу ветром, условима тла и техничким стандарди.

Критичне спецификације за инсталацију и мере предострожности за 33кВ цевасти челични дистрибутивни стуб

Спецификације основне инсталације

Захтеви за темеље Тип темеља треба да се пројектује према локалном оптерећењу ветром, носивости тла и висина стуба. Уобичајено је да се користи бетонски темељ или темељ са сидреним вијцима. Ископ темеља дубина, димензија и степен чврстоће бетона морају стриктно да прате инжењерске цртеже. Затрпавање треба сабити слој по слој како би се гарантовала довољна стабилност против превртања.

Толеранција вертикалности и положаја Након монтаже, вертикално одступање стуба не сме прећи 3‰ висине стуба. Хоризонтални позициони помак на нивоу тла мора бити у складу са пројектом руте; одступање ће се контролисати у оквиру дозвољени опсег наведен у стандардима за дистрибуцију електричне енергије.

Стандард спајања пресека За вишеделне цевасте стубове, прирубничке прикључне површине морају бити чисте и равне. Све вијци високе чврстоће морају бити затегнути симетрично у низу да би се постигла одређена вредност обртног момента. Запорне подлошке треба да се у потпуности угради како би се спречило олабављење завртња при дуготрајним вибрацијама.

Спецификација уземљења Обавезна поуздана инсталација уземљења. Отпор уземљења мора да задовољи локалне 33кВ захтеви дистрибутивне мреже. Проводници за уземљење морају бити чврсто заварени или причвршћени вијцима на основу стубова, и на спојеве треба применити антикорозивну обраду

Монтажа Монтажа Стандард Попречне руке, изолатори, стезаљке за каблове и други хардвер треба да се монтирају у складу са са дизајнерском оријентацијом. Унапред подешене рупе за монтажу не смеју се произвољно бушити или мењати. Затезање хардвера обртни момент треба да прати техничке смернице произвођача.

Кључне мере предострожности за 33кВ цевасти челични дистрибутивни стуб

Мере опреза током транспорта и складиштења

1. Заштитите топло поцинковану површину од огреботина, удара и трења. Свако оштећење премаза мора се на време поправити одговарајућим антикорозивним премазом.
2. Подуприте стубове са меким облогама током слагања и транзита да бисте избегли локалну деформацију. Не стављајте тешка оптерећења директно на тела стубова.
3.Складиштити стубове на равном, добро дренираном тлу; раздвојите слојеве користећи дрвене носаче како бисте спречили задржавање влаге и површинску корозију.

Мере опреза током инсталације

1. Строго усвојите одређене позиције за подизање. Неправилно везивање за подизање може изазвати трајну деформацију савијања цевастог стуба.
2. Немојте произвољно бушити нове рупе или сећи тело стуба без техничког одобрења произвођача, што ће ослабити структурну чврстоћу.
3. Затегните прирубничке вијке високе чврстоће симетрично на наведени обртни момент; потпуни секундарни преглед након уградње.
4. Контролишите вертикално одступање стуба у оквиру 3‰ висине стуба. Обезбедите збијање темеља да бисте избегли ризик од нагињања стубова и превртања.
5.Потребна је поуздана веза за уземљење. Проверите отпор уземљења да бисте задовољили локалне стандарде електричне мреже од 33 кВ.
6. Зауставите изградњу током грмљавине, јаке кише и јаких услова ветра како бисте осигурали оперативну сигурност.

Мере опреза током рада и одржавања

1. Никада немојте додавати додатни хардвер, каблове или опрему која премашује пројектовану носивост стуба.
2.Спроведите редовне инспекције за отпуштање вијака, љуштење премаза, корозију и видљиве деформације стубова.
3. Благовремено поправите оштећене поцинковане слојеве како би успорило рђање, посебно за стубове постављене у приобалним и влажним подручјима.
4. Избегавајте судар тешке машине у близини темеља стубова; поставити знакове упозорења на стубовима поред пута.
5.Редовно евидентирати резултате инспекције; спровести третман појачања када се открију абнормални услови.

Смернице за основно рутинско одржавање за 33кВ цевасти челични разводни стуб

1. Визуелна инспекција (редовни циклус: квартално/полугодишње)

• Проверите да ли тело стуба има савијања, удубљења, пуцања и деформације.
• Прегледајте топло поцинковани премаз: откријте љуштење, ломљење, мрље од рђе, посебно на прирубницама, шавовима за заваривање и основним деловима.
• Проверите да ли су попречне руке, изолатори, фитинги и каблови оштећени, стари или померени.
• Уверите се да нема дрвећа, страних предмета или крхотина наслоњених на стуб.

2. Инспекција спојева и вијака

• Проверите све прирубничке завртње, причвршћиваче и сигурносне подлошке да ли су олабављени, рђали или недостају делови.
• Затегните завртње до потребног момента ако су лабави; замените јако кородиран хардвер.
• Испитати спојеве за уземљење; обезбедити чврст контакт без оксидације.

3. Провера темеља и окружења

• Прегледајте темеље на слијегање, пуцање, акумулацију воде или ерозију тла.
• Уклоните нагомилану земљу, коров и воду око основе стуба да бисте спречили убрзану корозију.
• Надгледање вертикалности; одмах се обратите очигледном нагибу.

4. Тест перформанси уземљења (препоручује се годишње)

• Измерите отпор уземљења да бисте били у складу са локалним спецификацијама дистрибуције од 33 кВ.
• Поправите поломљене или кородиране проводнике за уземљење и преправите спојеве када отпор премаши границе.

Честа питања за Анбанг 33кВ цевасти челични дистрибутивни стуб

П1: Коју антикорозивну обраду примењујете на цевастим челичним стубовима?

А1: Сви стубови прихватају топло цинковање као стандардни третман. Поцинковани слој ефикасно се одупире рђи, соли магла и влажна клима, погодна за унутрашње, руралне и приморске средине. Прилагођени дуплекс премаз (галванизирање плус боја) је доступна за јако корозивна подручја.

П2: Можете ли да пружите званичне извештаје о тестирању и релевантне сертификате?

А2: Да. Испоручујемо комплетне извештаје о испитивању оптерећења конструкције, сертификате о инспекцији материјала, ИСО 9001 сертификат и друга потребна документација за прихватање тендера и пројеката. Сви технички подаци одговарају међународном медију стандарди дистрибуције напона.

П3: Да ли је прилагођен дизајн подржан?

А3: Апсолутно. Подешавамо висину стуба, дебљину зида, горње оптерећење, распоред монтажних рупа и величину прирубнице према локално оптерећење ветром, стање тла и инжењерски захтеви 33кВ водова. Дизајн вешања, угла и терминалних стубова су сви доступни.

П4: Које су ваше могућности производње и испоруке?

А4: Поседујемо потпуно аутоматске производне линије са стабилним капацитетом масовне производње. Можемо да обрађујемо велике масовне поруџбине и договорите флексибилне распореде испоруке како бисте испунили рокове ЕПЦ и комуналних пројеката.

П5: Који тип темеља се препоручује за уградњу?

А5: Обично се користи темељ са сидреним вијцима или бетонски темељ од ливеног на месту. Конкретна димензија зависи од висина стуба, брзина ветра и носивост тла. На захтев можемо понудити референтне нацрте темеља.

П6: Колико дуго је очекивани радни век?

А6: У нормалном раду и редовном одржавању, топло поцинковани челични стубови постижу животни век од 25-30 године. Радни век се може продужити побољшаним антикорозивним решењима за приобалне регионе са високим садржајем соли.
