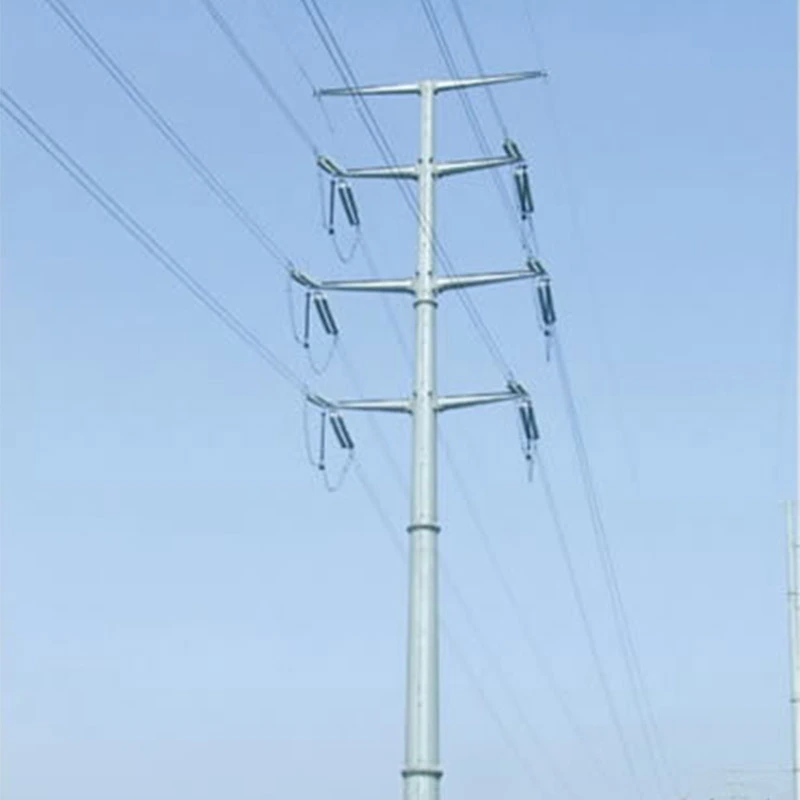

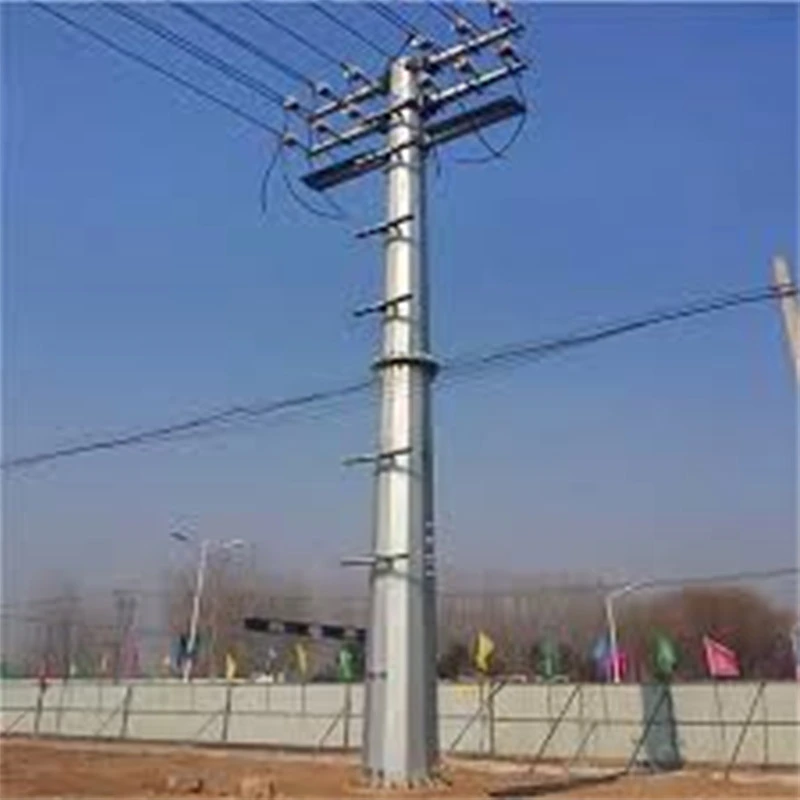

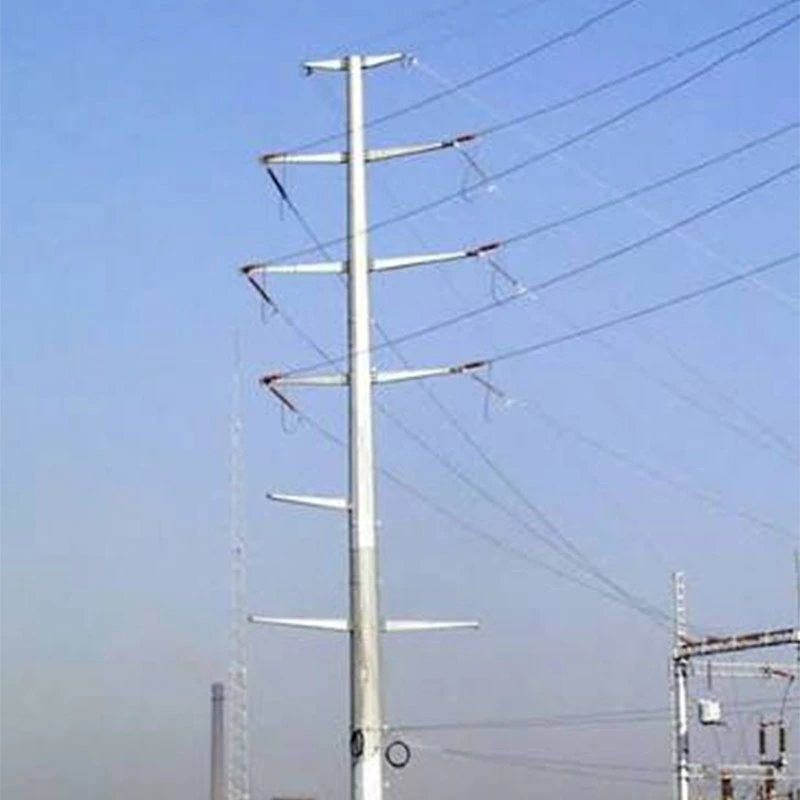

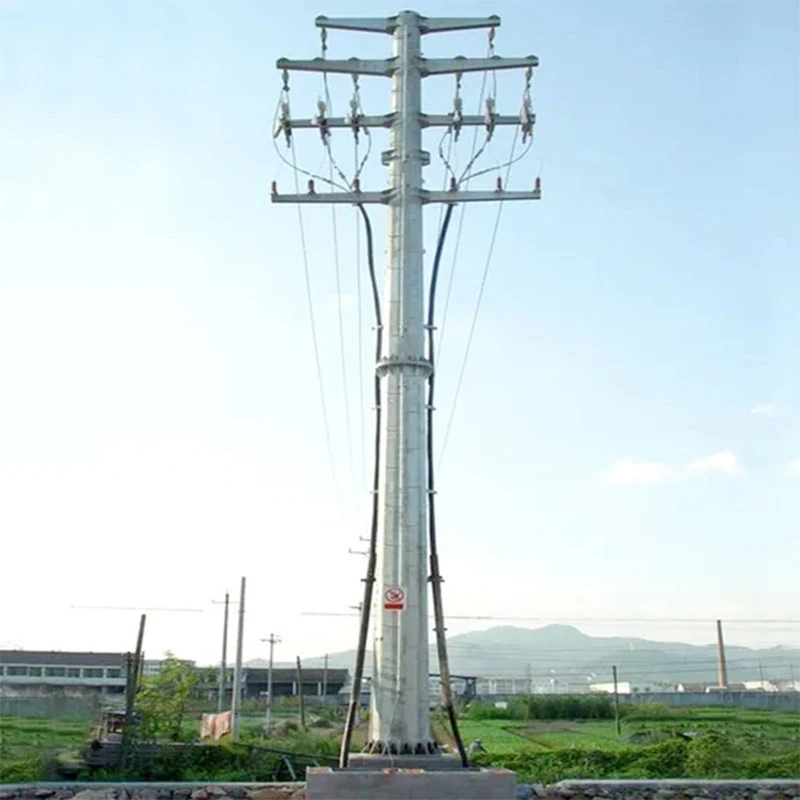

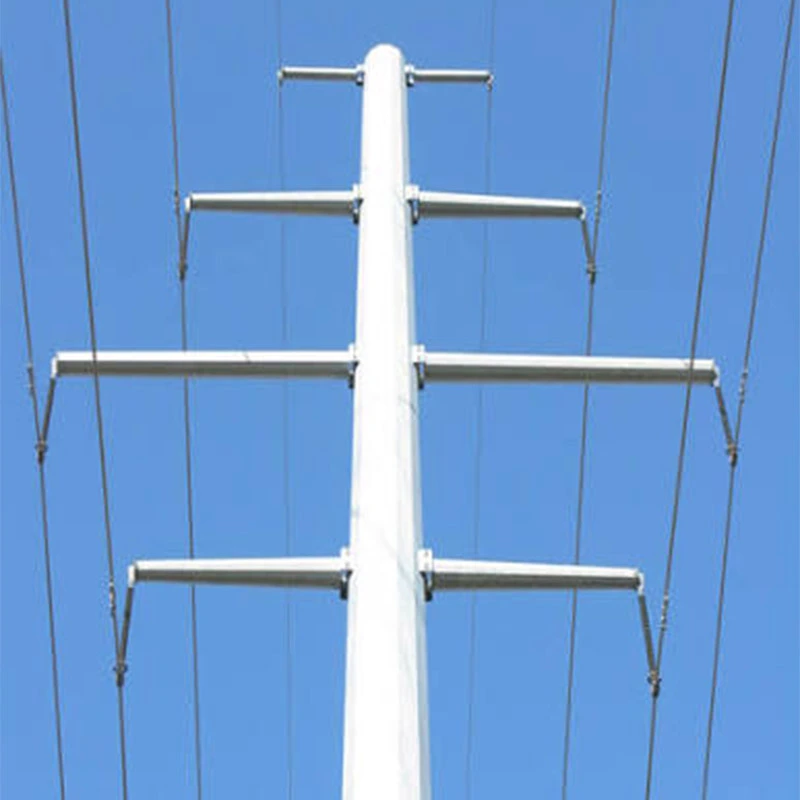

Цевни челични затезни торањ

Сви производи су у складу са европским стандардима ЕН 1090 и ЕН 10025, потврђени ауторитативним извештајима о тестирању треће стране од СГС-а и ТУВ-а. Строга инспекција сировина и провера квалитета готових производа се спроводи у целости производња која гарантује дугорочне антикорозивне перформансе и механичку чврстоћу. Поседујемо богат глобални пројекат искуство, испоручивши челичне затезне стубове за вишеструке пројекте надземног преноса 220кВ-500кВ широм Европе, Централне Азије и других региона. Оптимизовано за прелаз линије угаоног пресека, жичани затезни лежај и инсталацију на терену, овај торањ има практичну монтажу и ниске трошкове одржавања. На основу прилагођеног цртежа могу се обезбедити документи за обраду и комплетну сертификацију који одговарају тендеру и изградњи локације потражња.

Сценарији примене затезног торња од цевног челика

Цевасти челични затезни стубови су широко распрострањени за 220кВ-500кВ високонапонске надземне далеководе, идеалне за углови линија, терминали, прелази река-долина, планински терени и приобалне зоне сланог прскања, као као и пројекти евакуације енергије за базе обновљиве енергије ветра и сунца.

Подржана снажним сопственим производним капацитетом, наша фабрика завршава производне токове целог спектра: инспекција сировина, ЦНЦ сечење, роботско заваривање, предмонтажа, топло цинковање и готов производ тестирање, подржавање прилагођене производње по цртежима клијента и параметрима учитавања локације.

Строго осигурање квалитета покрива сваку фазу производње. Критични завари прихватају испитивање без разарања. Производи су усклађени са стандардима ЕН 1090, ЕН 10025, праћени ауторитативним СГС и ТУВ извештајима о испитивању треће стране који покривају механичка чврстоћа и антикорозивне перформансе.

Доказани у више пројеката прекоморских преноса, ови монтажни торњеви омогућавају брзу и ниску монтажу на терену одржавање, савршено у складу са захтевима ЕПЦ тендера за сложене терене и конструкције

Ауторитативни подаци о тестирању и извештаји

Наш цевасти челични затезни торањ пролази кроз свеобухватну верификацију треће стране од стране СГС-а и ТУВ-а, уз пуну Извештаји о физичком испитивању доступни за подношење тендера за пројекат. Испитни предмети покривају механичке перформансе сировина, ултразвучна недеструктивна инспекција заваривања, топло цинковање антикорозивне перформансе, толеранција димензија и симулирано испитивање конструкцијског оптерећења.

Кључни ауторитативни подаци теста

1. Челична подлога:граница течења ≥355 МПа, затезна чврстоћа 470-630 МПа, удар на ниским температурама енергија ≥34Ј на -20 ℃.

2. Топло поцинковање:просечна дебљина цинкованог премаза ≥86 μм; тест сланом спрејом доказује да нема црвене рђе формирање током циклуса од 1000 сати, обезбеђујући дугорочну антикорозивну способност на отвореном.

3. Заварени спој:100% ултразвучна НДТ инспекција, није откривена пукотина или дефект непотпуног спајања.

4. Конструкцијско оптерећење:Тест узорка у пуној скали потврђује стабилне перформансе при пројектованој брзини ветра до 45 м/с и велико оптерећење од леда.

Стандардне смернице за рутинско одржавање затезног торња од цевастог челика

Ова смерница покрива редовну инспекцију и одржавање затезних стубова од челика који се користе на 220кВ-500кВ надземних далековода, како би се обезбедио дугорочан сигуран рад.

Визуелна и структурна инспекција

Извршите визуелну инспекцију на целој локацији сваких 6-12 месеци. Проверите деформацију кућишта торња, олабављење вијака или недостатак делови, статус споја цеви и слијегање темеља. Затегните лабаве завртње на вредност обртног момента наведену у наше фабричке испитне документе. Одмах замените оштећене компоненте.

Провера против корозије

Прегледајте топло поцинковане површине. Погледајте СГС верификовани тестни стандард: квалификована дебљина цинканог премаза ≥86 μм. Пазите на љуштење слоја цинка, мрље од рђе, посебно на завареним шавовима и обалним зонама распршивања соли. Тоуцх-уп антикорозивна боја се наноси када се појави црвена рђа.

Провера заваривања и помоћних делова

Испитати кључне заварене спојеве; референтни ТУВ ултразвучни НДТ тест стандарди за уочавање површинских пукотина. Прегледајте изолаторе, арматуре и уређаји за уземљење. Уверите се да отпор уземљења остане у оквирима пројектованих захтева.

Одржавање после екстремних временских услова

Након јаког ветра, јаког леда или земљотреса, извршите посебан хитан преглед. Проверите отклон торња и везу интегритет. Сва евиденција о одржавању треба да се архивира ради следљивости. Наш технички тим нуди подршку након продаје за процену комплексног места и замену компоненти.

Сертификати Анбанг цевасте челичне затезне куле

Цевасти челични затезни торањ компаније Кингдао Анбанг Нев Енерги поседује комплетне сертификате на нивоу система и на нивоу производа да подржи глобалне пројекте преноса високог напона, посебно ЕПЦ тендере ЕУ и Централне Азије.

Наша фабрика је сертификована са ИСО 9001 Системом управљања квалитетом, ИСО 14001 Системом управљања животном средином и ИСО 45001 Систем заштите здравља и безбедности на раду, који гарантује стандардизовану контролу производње у пуном циклусу од улаз сировина у испоруку готових производа.

За приступ европском тржишту, производи су у складу са ЕН 1090-1 (ЕКСЦ3) и ЕН 10025-2, са ЦЕ ознаком издатим у складу са ЕУ ЦПР пропис, заједно са валидираним документима о контроли фабричке производње (ФПЦ) које је прегледало ТУВ нотификовано тело ТУВ СУД. СГС и ТУВ достављају ауторитативне извештаје о тестирању треће стране, који покривају механичка својства челика, ултразвучне НДТ за заварене шавове, дебљину топлог цинковања и антикорозивне перформансе сланим спрејом.

Поред међународних акредитива, Анбанг поседује националну лиценцу за производњу 220кВ-500кВ челика за пренос торњеви и високотехнолошка квалификација предузећа. Сви сертификати, извештаји о испитивању МТР материјала, записи о инспекцији су следљиви и испоручиви заједно са робом за преглед и прихватање пројекта.

Предности Анбанг цевног челичног затезног торња

Анбангов цевасти челични затезни торањ пружа свеобухватну снагу у структурним перформансама, производњи капацитет, контрола квалитета, подршка за сертификацију и прилагодљивост пројекта за високонапонски пренос 220кВ-500кВ пројектима.

У структуралним перформансама, округли цевасти челични дизајн доноси већи однос снаге и тежине. Ефикасно се опире јак ветар, ледена облога и сеизмичка сила, погодна за углове, терминалне тачке, речне прелазе и приобалне региони са сланим прскањем. Третман врућим поцинчавањем гарантује дугорочне антикорозивне перформансе са очекиваним животни век до 30-50 година. Подржани нашом производном линијом у целој кући, спроводимо комплетне процедуре укључујући инспекцију сировина, ЦНЦ сечење, роботско заваривање и предмонтажу готовог производа. Строги квалитет контрола пролази кроз сваки радни поступак. Производи су усклађени са стандардима ЕН 1090-1 ЕКСЦ3 и ЕН 10025-2, подржани ЦЕ ознаком, заједно са СГС и ТУВ извештајима о тестирању треће стране који покривају механичка својства, ултразвучни НДТ инспекција заваривања и испитивање антикорозивног распршивања соли.

Подржавамо израду по мери на основу цртежа клијената. Са богатим искуством у ЕПЦ пројектима у иностранству, испоручујемо комплетно сертификациони документи, МТР извештаји и техничка подршка након продаје, поједностављујући постављање и спуштање локације трошкови одржавања у каснијој фази.
