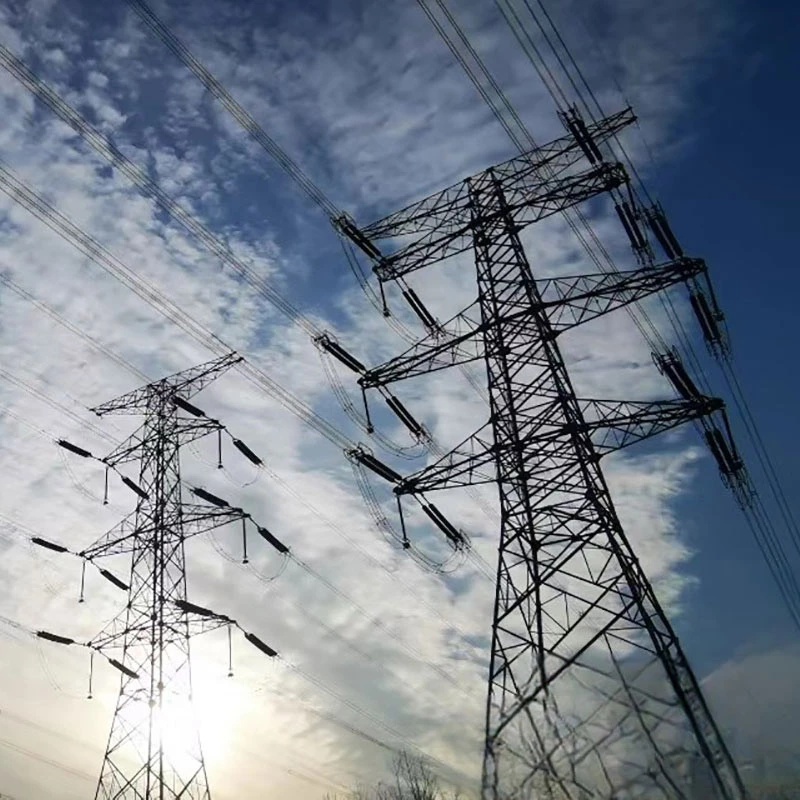

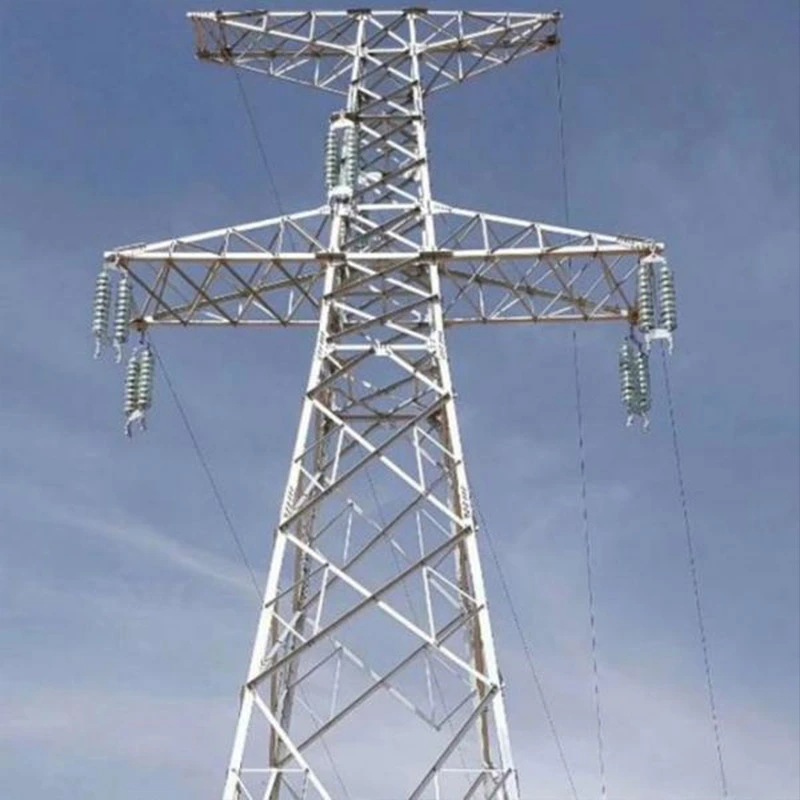

500кВ решеткасти челични торањ за далековод

За производни капацитет, наша фабрика испоручује годишњу производњу до 50.000 тона, подржавајући велике серије наруџби и прилагођени развој цртежа за глобалне пројекте. Потпуни производни процес обухвата инспекцију сировина, ЦНЦ сечење, прецизно заваривање, бушење, предмонтажа, галванизација и поновна провера коначних димензија пре испоруке.

Строго осигурање квалитета пролази кроз сваку процедуру: узорковање улазног материјала, праћење међупроцеса и спроводе се комплетна контрола готовог производа. Ауторитативни подаци испитивања укључујући механичко оптерећење Доступни су извештаји и евиденција дебљине галванизације, уз СГС и ТУВ извештаје о испитивању који се достављају на захтев. Ми поседују ИСО 9001, ЦЕ-ЕН 1090-1 и ЕН 10025 сертификате да би задовољили захтеве европског тржишта.

Доказани случајеви пројеката покривају више пројеката ЕХВ преноса у иностранству. Наше куле су широко распоређене програми прекограничног повезивања на мрежу и преноса енергије из обновљивих извора, добијајући позитивне повратне информације од оператери електричне мреже за стабилан дугорочни рад на терену.

Сценарији примене 500кВ решеткасте челичне куле за далековод

Челични торањ од 500 кВ је кључна инфраструктура за пренос високог напона, широко примењена на великим удаљеностима сценарије испоруке електричне енергије.

Усвојен је за главне магистралне далеководе који повезују велике топлотне, хидро и ветро-соларне обновљиве изворе енергије енергетске базе у регионалне централне електричне мреже, преносећи огромну електричну енергију из енергетски богатих зона у урбана и индустријска подручја са интензивним оптерећењем.

Одговара различитим теренским условима, укључујући равне равнице, планинске брдске пределе, делове који прелазе реке и приобалне зоне подложне ветровима. Више типова кула покрива тангенту, напетост, угао, терминал и прелаз преко реке куле за различите функције линија.

Служи националним међурегионалним пројектима мрежног повезивања, програмима прекограничног преноса електричне енергије, као и као одлазни водови који подржавају нову енергију за ветроелектране и соларне електране. Поред кичме изнад главе преносна кола, примењује се и за одлазне улазно-излазне сегменте подстанице, прилагођавајући се тешким радним услови као што су јаки слојеви леда, јак ветар и висока влажност за поуздан рад мреже током целе године.

Стандардне смернице за рутинско одржавање за 500кВ решеткасти челични торањ за далековод

Редовно рутинско одржавање је кључно за гарантовање дуготрајног безбедног рада челичног торња од 500кВ и избегавање квар конструкције узрокован корозијом, лабавим спојевима или спољним оштећењем.

Визуелна и структурна инспекција

Спровести визуелну патролу на земљи тромесечно и инспекцију пењања изблиза годишње. Проверите главне и помоћне чланове за деформацију, савијање, пукотину и недостатак вијака или отпуштање. Проверите да сви прикључни завртњи достижу наведени обртни момент вредност; поново затегните лабаве причвршћиваче и одмах замените оштећене завртње и заптивке.

Антикорозивно одржавање

Прегледајте вруће поцинковану површину на љуштење, мрље од рђе и абразије. Третирајте локалну област корозије средством против рђе премазивање; потребно је поновно поцинковање за јако кородиране компоненте. Фокусирајте се на основу торња, зглобне чворове и приобално делови са високом влажношћу са већим ризиком од корозије.

Провера додатака и темеља

Прегледајте да ли уређаји за уземљење имају ломљење или лошу везу, редовно тестирајте отпор уземљења. Испитајте торањ темељ за слијегање, пукотине, акумулацију воде и ерозију околног тла; ојачати темељ ако долази до померања. Проверите делове за причвршћивање, укључујући таблице упозорења, уређаје против пењања и знакове за обележавање потпуност.

Временска инспекција после екстремних временских услова

Извршите посебно одржавање након јаког ветра, јаког леда, грмљавине или поплаве. Дајте приоритет провери структуралних изобличење, стабилност темеља и оштећење поцинкованог слоја. Чувајте комплетну евиденцију одржавања и доставите извештаји о инспекцији за следљивост.

Разлике и важност: 220кВ решеткасти торањ са двоструким кругом наспрам 500кВ решеткасти челични торањ

Кључне разлике

Напон и капацитет преноса

Решеткасти торањ са два кола од 220 кВ носи два струјна кола на једном торњу, углавном за регионалну секундарну енергију мрежни пренос са средњим капацитетом преноса снаге. 500 кВ решеткасти челични торањ припада екстрависоком напону ниво за испоруку велике количине енергије на велике удаљености, са далеко већим капацитетом преноса енергије.

Структура и механички захтеви

Двоструки торањ 220 кВ има релативно компактан оквир, челичне елементе мањег попречног пресека и умерену висину. Његов дизајн оптерећења циља средње оптерећење ветром и ледом. Торањ од 500 кВ користи челик серије К355 за тешке услове, већи елемент попречни пресеци, већа висина стуба и шири размак проводника како би се задовољио високонапонски изолациони зазор, отпорност на јачи ветар, лед и сеизмичка оптерећења.

Материјал и основа за сертификацију

Оба прихватају антикорозивни третман топлог цинковања. Ипак, стубови од 500 кВ прате строжије стандарде ЕН 1090-1, ЕН 10025 стандарди са строжим захтевима СГС/ТУВ за испитивање механичких перформанси и дебљине поцинчавања.

Сценарији примене

220 кВ куле са два кола опслужују градско-приградско напајање електричном енергијом, излазне водове локалних ветро-соларних електрана и мрежне везе унутар покрајине. 500 кВ стубови се примењују за националне главне магистралне мреже, међурегионалну енергију преносних и великих излазних канала нове енергије базе.

Важност

Куле са два кола од 220 кВ побољшавају ефикасност коришћења земљишта смештајем два кола, олакшавајући регионалну снагу дистрибутивни притисак. Решеткасти торњеви од 500 кВ остварују велики обим транспорта електричне енергије на велике удаљености, балансирање алокације енергетских ресурса. Усклађивање одговарајућег типа торња избегава ризик од изолације или преоптерећења структуре, обезбеђивање укупне стабилности мреже.

Честа питања за 500кВ решеткасти челични торањ

П1: Који главни челични материјал користите за челични торањ од 500 кВ?

О: Ми усвајамо К355Б конструкцијски челик високе чврстоће у складу са стандардом ЕН 10025. Све компоненте пролазе кроз вруће потапање галванизирање за антикорозивну обраду, погодно за приобална, ледена и ветровита окружења.

П2: Да ли подржавате прилагођени дизајн према цртежима клијента?

О: Да. Наш технички тим може прегледати и обрадити техничке цртеже које је дао купац. Подржавамо прилагођену висину, тип торња (тангента, напетост, угао, прелазни торањ), параметри оптерећења ветром и ледом за различите захтеве пројекта. Потпуна предмонтажа је доступна пре испоруке.

П3: Које сертификате и извештаје о тестирању можете да пружите?

О: Поседујемо ИСО 9001 сертификат управљања квалитетом и ЕН 1090-1 ЦЕ сертификат. СГС / ТУВ извештаји о тестирању треће стране укључујући испитивање механичког оптерећења, дебљину поцинчавања и хемијски састав материјала могу се испоручити на захтев.

П4: Који је ваш производни капацитет и типично време испоруке?

О: Годишњи производни капацитет достиже преко 50.000 тона за производе од челичног торња. Обично време испоруке је 30-45 радних сати дана, у зависности од количине поруџбине и потврде извлачења.

П5: Може ли се ваш торањ од 500 кВ прилагодити различитим теренима и временским условима?

О: Да. Наше куле су пројектоване за равнице, планине, реке и приобална подручја. Ми прилагођавамо дизајн против јаког леда, јаког ветра и сеизмичких услова како би се задовољили локални стандарди мреже.

П6: Шта је са постпродајном и техничком подршком?

О: Нудимо консултације о цртању, праћење напретка производње, упутства за утовар и стандардно рутинско одржавање смернице. Наш тим помаже у решавању питања инсталације на лицу места.

П7: Који је ваш трговински термин? Можете ли испоручити у европске луке?

О: ФОБ, ЦИФ и ЦФР су ​​прихватљиви. Имамо богато искуство у извозу у Хамбург и друге европске луке, одговоран за правилно паковање контејнера и комплетну отпремну документацију.

П8: Како гарантујете квалитет производа током производње?

О: Строга инспекција у више корака: инспекција улазног материјала, димензија у процесу и праћење заваривања, преглед готовог комада и провера пре монтаже. Неисправни делови ће бити замењени пре испоруке.
