Угаона челична кула са саћем

Кингдао Анбанг Нев Енерги се ослања на глобални ланац снабдевања и тим техничких услуга за пружање услуга комплетног процеса од раног дизајна пројекта и прилагођене производње до упутстава за инсталацију на лицу места и операција након продаје и одржавање.

Обезбедили смо угаоне челичне торњеве у облику саћа за више нових енергетских и енергетских пројеката у Југоисточна Азија, Европа, Африка и други региони.

Можемо брзо да одговоримо и испоручимо производе високог квалитета према захтеве локалне климе, стандарда и распореда изградње, подржавајући глобалну чисту енергију и инфраструктуру развој.

Наш производ има решеткасту структуру саћа као своју срж, интеграцију висока носивост традиционалних угаоних челичних торњева са високом стабилношћу конструкција са саћем.

Тхе главни материјал је топло ваљани угаони челик високе чврстоће који испуњава националне стандарде и користи дуготрајни хот-дип галванизација антикорозивни процес. Подржава потпуно прилагођавање параметара за висину торња, оптерећење, отпорност на ветар ниво и још много тога.

Производ такође комбинује компактну структуру, мали отисак, јак ветар и сеизмичку отпорност, и ниски трошкови одржавања. Усклађен је са међународним и домаћим стандардима као што су ИСО 9001 и ГБ/Т 2694, погодан за средње и ниске висине (15–60 метара) високе структуре у области обновљивих извора енергије, енергије, комуникација, безбедности и друго области, обезбеђујући ефикасна, безбедна и исплатива решења подршке за глобалне пројекте.

Цоре Адвантагес

Технолошка подршка за ојачавање патента: Наши челични угаони торњеви са саћем су опремљени патентираним ојачањем технологија за челичне компоненте које се користе у стубовима за пренос енергије (ЦН223937740У).

Кула је изграђена са пажљиво одабран топло ваљани угаони челик високе чврстоће као што је К355Б/К345Б, праћен задебљаним плочама (≥5мм) и основне плоче (≥16мм). Свака серија долази са сертификатом материјала и тестовима механичких перформанси укључујући спектроскопска анализа и испитивања затезања.

Изванредне структурне перформансе: Угаона челична кула са саћем је у складу са просторним троугластим механичким система и користи угаони челик високе чврстоће, обезбеђујући стабилно тежиште уз јак ветар и отпорност на лед.

Би формирање троугласти носачи кроз стеге, навојне шипке и навојне чауре, чврстоћу и крутост главног угао челика се значајно повећавају без бушења, спречавајући оштећење основног материјала и побољшавајући свеукупно носивости за преко 30%.

Дуготрајна заштита од корозије: Основни антикорозивни процес користи вруће поцинковање (пескарење до рђе степен уклањања Са2.5), са дебљином слоја цинка ≥86μм (у складу са стандардима ГБ/Т 13912).

Може бити надограђен на композитно антикорозивно решење према захтевима купаца, погодно за тешка окружења као нпр приморски јака слана магла и индустријска подручја.

Еффициент Цонструцтион: Метода повезивања углавном користи завртње са делимичним заваривањем као додатак. Сегмент торња монтажа се завршава преко аутоматизоване платформе за монтажу.

Фабрички монтажне самосталне пуне сегменте торањ користи кружне спојеве плоча на плочу, елиминишући традиционалне везе плоча. Заварени шавови се прегледају недеструктивно (УТ/МТ) како би се осигурала снага везе.

Флексибилно прилагођавање: Пружамо услуге прилагођавања свих параметара (висина / оптерећење / интерфејс). Висине торња распон од 15 до 60 метара, са носивошћу од 500–5000 кг, савршено погодан за фотонапонски појачивач станице, мерење ветра за енергију ветра, комуникационе базне станице и други различити захтеви.

Широки сценарији примене: Погодно за пренос снаге (ултра-високи напон / високи напон), комуникациона база станице, подршка ветроенергетици, громобранска заштита, надзор и друга поља, на висини од 5 до 80 метара.

Компактна структура саћа смањује отисак за 10%-15% у поређењу са традиционалним угаоним челичним кулама, чинећи га погоднијим за ограничене просторе у урбаним предграђима, пољопривредним површинама и планинским подручјима.

Специфицатион Параметерс

Сценарио примене

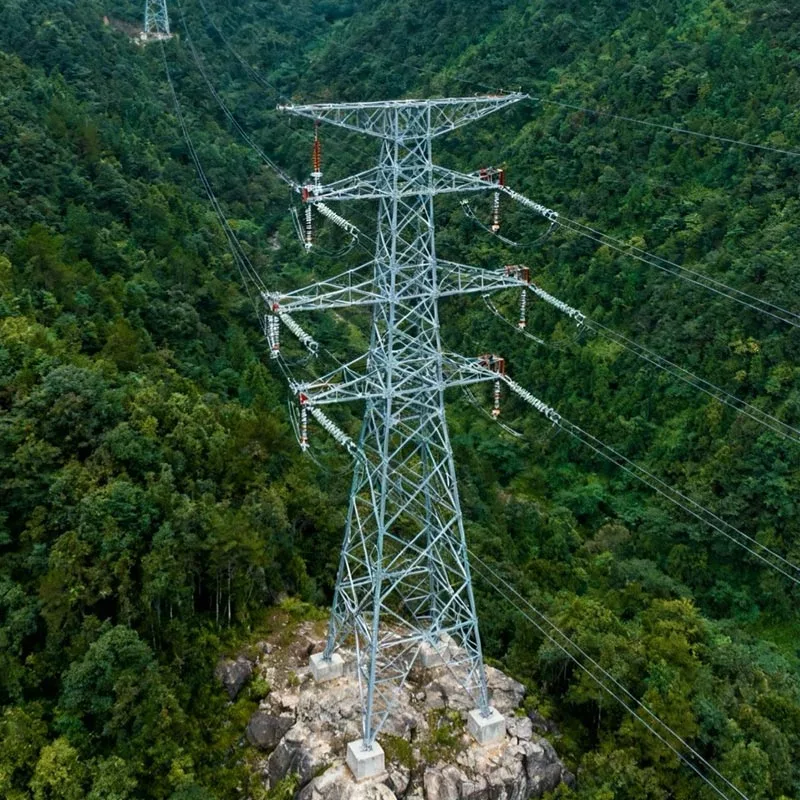

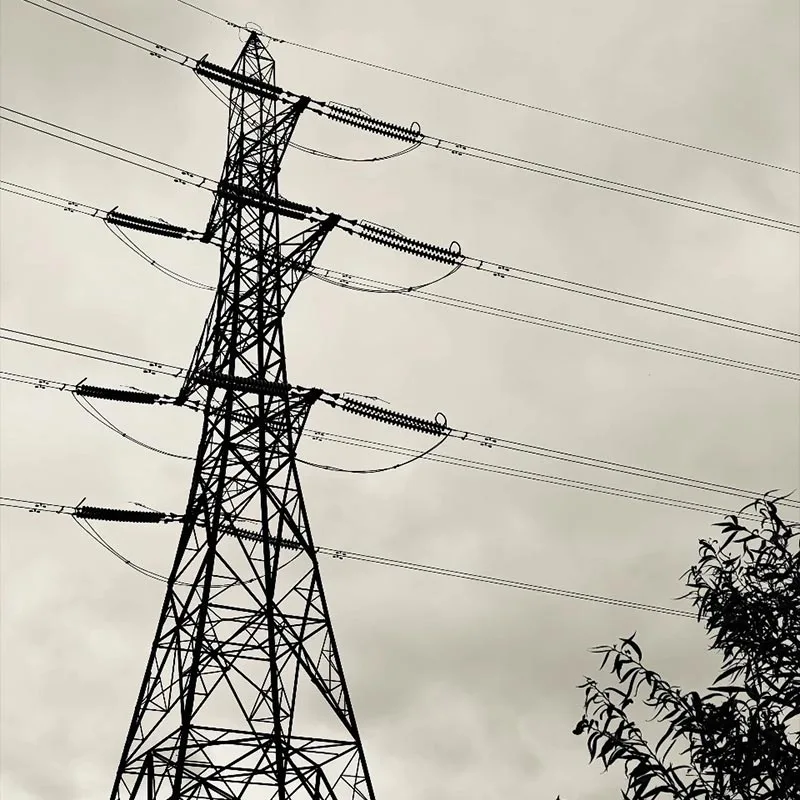

Пренос електричне енергије: Високонапонски / ултрависоки напонски далеководи, реновирање сеоске мреже, парк стубови за подршку напајања.

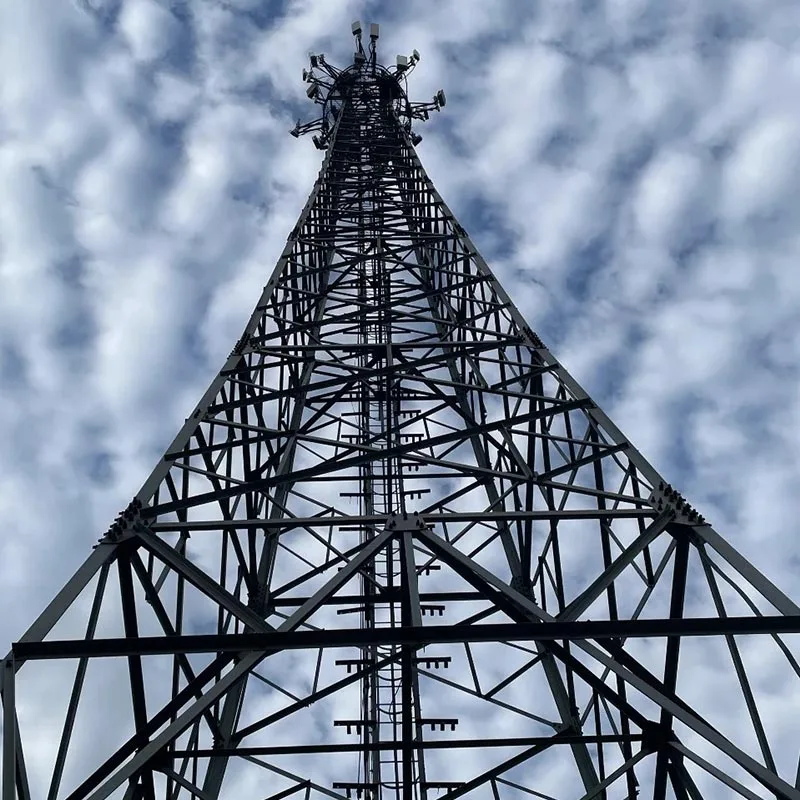

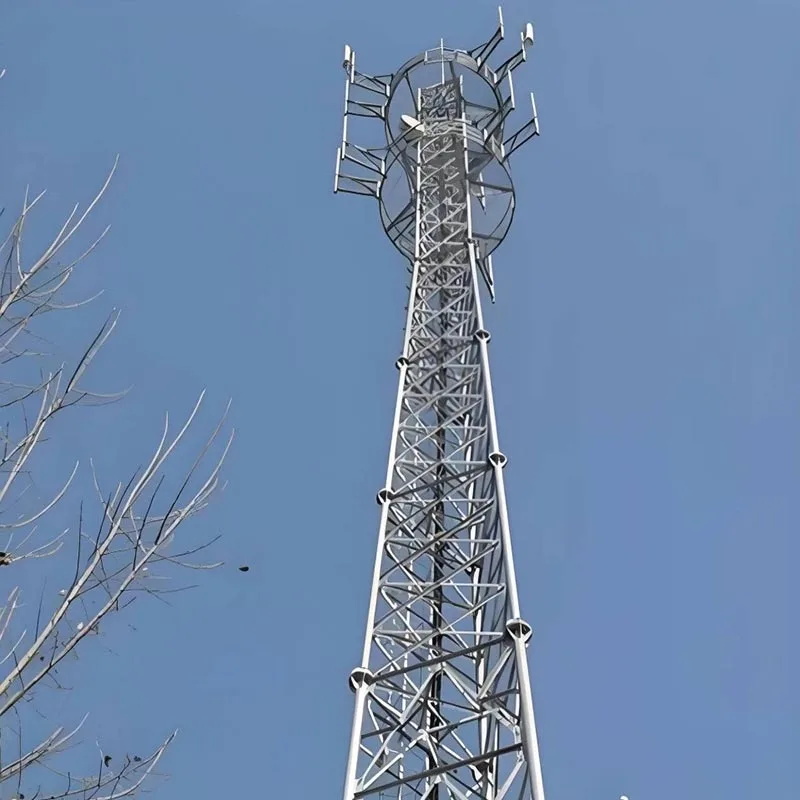

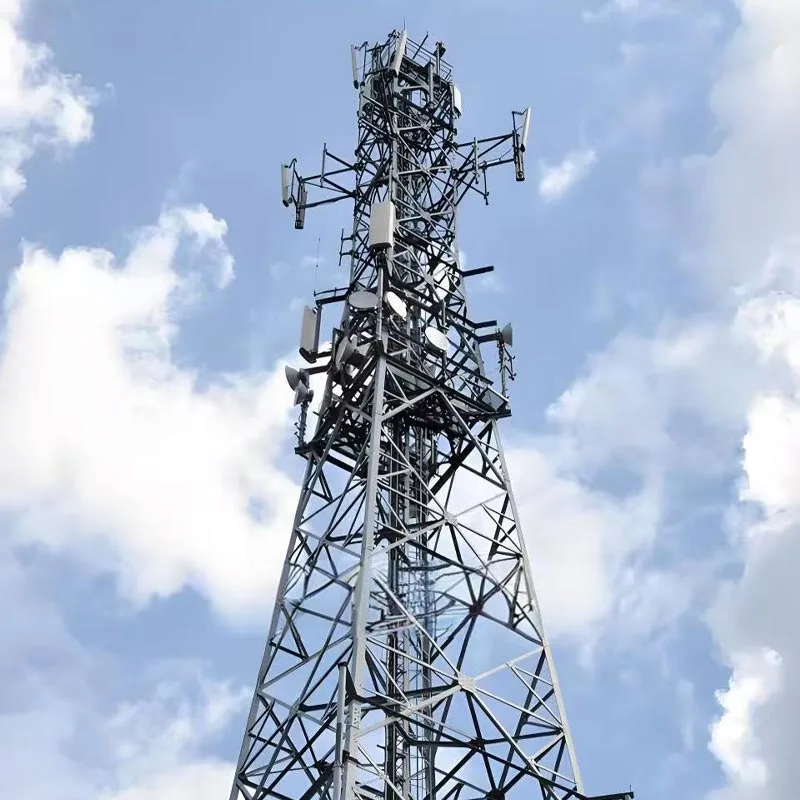

Комуникационе базне станице: 5Г/4Г макро базне станице, носачи за микро станице, урбана и рурална покривеност сигналом куле.

Подршка за енергију ветра: Торњеви за мерење ветра, стубови сабирних водова, надзор теренске станице и осветљење заштитни торњеви.

Фотонапонско складиштење енергије: Комуникациони торњеви за фотонапонске електране, стубови за надзор безбедности локације.

Индустриал Мониторинг: Торњеви за даљинско праћење рудника, нафтних поља, река, превенција шумских пожара итд.

Муниципал Енгинееринг: Урбано осветљење, праћење саобраћаја, праћење времена, громобрански стубови.

Планински / Субурбан: Лагани стубови за подручја са сложеним тереном, лакши транспорт и монтажа.

ФАК

1. Која је разлика између угаоног челичног торња са саћем и традиционалног угаоног челичног торња?

У поређењу са традиционалним угаоним челичним кулама: решеткаста структура саћа оптимизује пут преноса силе, повећање носивости за 15%–20% са истом количином челика, пружајући бољи ветар и сеизмику отпорност и већа ефикасност у модуларној монтажи.

2. Како је заштита од корозије прилагођена за глобалне пројекте?

Стандардно топло цинковање (слој цинка ≥86μм), пролази 96-часовни тест сланом спрејом без рђе;
За приобалне, индустријске и друге сценарије, двоструко антикорозивно решење са врућим поцинчавањем и обезбеђена је флуорокарбонска облога, која продужава радни век на 35–40 година;
Сви причвршћивачи су топло поцинковани, а вијчани спојеви користе Дацромет премаз за спречавање локализоване корозије.

3. Какав је циклус испоруке за прилагођене производе?

Стандардни производи (15–30 метара): Доступни на лагеру, испоручени у року од 7–15 дана;
Прилагођени производи (30–60 метара, укључујући посебне захтеве против корозије/оптерећења): У зависности од дизајна сложености, производња је завршена за 20–45 дана, уз обезбеђено упутство за уградњу и техничку подршку.

4. На које кључне тачке треба обратити пажњу током инсталације и одржавања?

Инсталацију: Мора да изврши тим са квалификацијама за уградњу високих конструкција, стриктно састављен према цртежима, са моментом завртња који испуњава стандарде (М24 вијци ≥ 400 Н·м) да би се обезбедила вертикалност;
Одржавање: Провера дебљине галванизације и затегнутости вијака сваке 2 године; спровести свеобухватну инспекцију после тајфуна или земљотреса; поправљати антикорозивни слој сваке 3 године у приобалним подручјима и поново мерити отпор уземљења сваке 1-2 године.

5. Са којим међународним/домаћим стандардима је производ усклађен?

Домаћи стандарди: ГБ/Т 2694 „Технички услови за производњу стубова далековода“, ГБ 50017 „Челик Стандард дизајна структуре", ГБ 50135 "Стандард дизајна високих конструкција";
Међународни стандарди: ИСО 9001 систем управљања квалитетом, АСТМ, ДИН, ЈИС, итд., и може да обезбеди одговарајуће документе о усклађености према захтевима земље пројекта.
