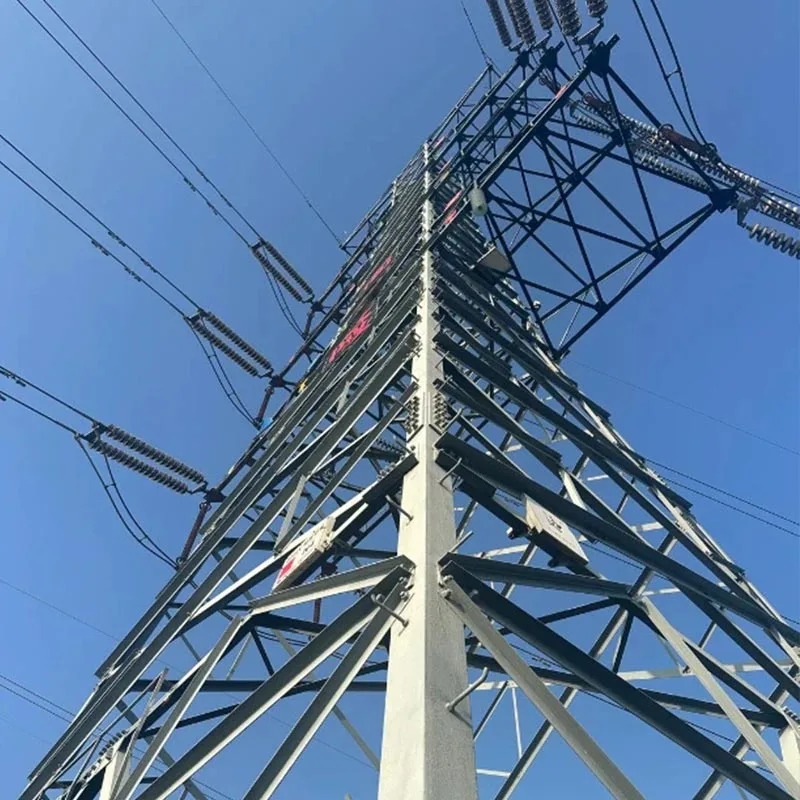

Торањ од високонапонских поцинкованих челичних цеви

Куле од високонапонских поцинкованих челичних цеви Кингдао Анбанг Нев Енерги представљају језгро које подржава челичне конструкције посебно развијен за 110кВ-1000кВ високонапонске и ултрависоке преносне пројекте.

Производи су направљени са висококвалитетни К345Б/К355Б челик високе чврстоће, прецизно заварен и третиран потпуно аутоматизованим врућим поцинчавањем процес за дуготрајну отпорност на корозију.

Имају предности као што су висока структурна крутост, јак ветар отпорност на земљотресе, уштеду простора и дуг радни век.

Као референтни производ који директно испоручује локално Кинеска фабрика, ови високонапонски стубови од поцинкованих челичних цеви у потпуности испуњавају снагу великог капацитета на великим удаљеностима захтеви за пренос на сложеним теренима и оштрим климатским условима.

Зашто одабрати Анбанг високонапонске торњеве од поцинкованих челичних цеви?

Фабричка снага, контролисани квалитет: Кингдао Анбанг поседује стандардизовану производну базу, са независна производња високонапонских поцинкованих челичних цевних стубова – од резања челичних плоча, ваљање и заваривање до топлог поцинчавања, монтажа и инспекција—провођење система квалитета ИСО9001 како би се осигурало сваки торањ испуњава стандарде тачности и стабилне перформансе.

Материјали високе чврстоће, сигурни и поуздани: Главни материјали су одабрани од К345Б и челик вишег квалитета високе чврстоће. Високонапонски стубови од поцинкованих челичних цеви показују одлично савијање, торзију, и отпорност на залеђивање, пројектована за сеизмички интензитет до 8 степени, и отпорност на ветар од 35-40 м/с у екстремним условима, обезбеђујући нула скривених ризика током дуготрајног рада.

Процес врућег потапања, дуготрајна отпорност на корозију: Коришћење топлог поцинчавања по националном стандарду процеса, са дебљином слоја цинка ≥ 85 μм, високонапонски стубови од поцинкованих челичних цеви имају спољни век трајања отпоран на корозију преко 30 година.

У поређењу са обичним премазима, трошкови одржавања током целог животног циклуса су смањен за више од 60%.

Веома прилагодљив, јака прилагодљивост: Структуре се могу прилагодити према нивоима напона (110кВ-1000кВ), висине торњева (30-120м) и окружења терена, пружајући читав низ торњева укључујући равне куле, угаоне куле, терминалне куле и затезне куле.

Услуга целог ланца, испорука без бриге: Интегрисање дизајна, производње, транспорта, инсталацију и постпродајну услугу за високонапонске поцинковане челичне цеви, професионални тим прати кроз цео процес, скраћујући пројектне циклусе за 30% и задовољавајући потребе купаца за набавком на једном месту.

Водич за одабир

Општи принципи селекције

Приликом одабира високонапонских стубова од поцинкованих челичних цеви, приоритет треба дати четири основна фактора: напон ниво, линијски угао, терен и метеоролошки услови, у комбинацији са условима земљишта и грађевинским окружењем до свеобухватно одредити тип куле.

Фабрика Кингдао Анбанг може да обезбеди механичку верификацију један на један и прилагођени избор како би се осигурала сигурност, економичност и прикладност стубова од високонапонских поцинкованих челичних цеви.

Избор према нивоу напона

110кВ далеководи
Препоручено: лагане равне високонапонске поцинковане челичне цеви, стубови од челичних цеви са малим углом
Уобичајена висина: 21м–42м
Применљиво: Градске дистрибутивне мреже, индустријски паркови, линије за прикупљање обновљиве енергије

220кВ далеководи
Препоручено: Стандардни равни / отпорни на напетост високонапонских поцинкованих челичних цеви, челичне цеви уске базе куле
Уобичајена висина: 30м–63м
Применљиво: регионалне магистралне мреже, урбане прстенасте мреже, пројекти за прелазе преко река и путева

500кВ и изнад ултра/екстра високог напона
Препоручено: високонапонски стубови од поцинкованих челичних цеви отпорни на напетост великог оптерећења, двокружни / вишеструки куле од челичних цеви
Уобичајена висина: 54м–100м
Применљиво: пренос између провинција и региона, водови великог распона, главни коридори за извоз обновљиве енергије

Избор по линијској функцији

Праве куле: Користи се за равне линије без угла или углова <5°, лагана, ниска цена, брзо се конструише

Угаоне куле: Користи се за линије са угловима 5°–90°, може издржати бочну напетост, са јачом структурном крутошћу

Затезни торњеви: Користи се за секције водова, заштиту од прекида жице, подручја високог напона, може да поднесе пуну напетост проводника обезбеђивање редундантности безбедности линије

Торњеви терминала: Користи се на улазима у линијске станице, почетне/крајње тачке подстаница, једнострани високи напон, са пројектовање ојачане конструкције

Куле великог распона: Користи се за прелазак река, аутопутева, железница, долина, направљен од челика ултра високе чврстоће са дебела галванизација, одлична отпорност на вибрације ветра

Избор према терену и окружењу

Планински/брдовити терен са стрмим падинама, отежано транспортовање → користите секциону високонапонску поцинковану челичну цев торњеви, лагани појединачни комади, лако се подижу, мали отисак темеља

Приобална подручја / подручја са сланом спрејом са високом корозијом и влажношћу → користите високонапонски поцинковани челик са дебелим слојем цинка цевни торњеви, слој цинка ≥100μм, значајно продужава антикорозивни век

Јака залеђена / ледом покривена подручја са дебљином леда >10 мм → користите ојачану високонапонску поцинковану челичну цев торњеви, повећати попречни пресек главног материјала, побољшати капацитет преоптерећења против леда

Подручја јаког ветра/тајфуна са пројектованом брзином ветра >35м/с → користите високонапонски поцинковани челик отпоран на ветар цевни торњеви, оптимизују конус и структуру како би се смањило оптерећење ветром

Урбане / парковске површине са ограниченим простором и високим естетским захтевима → користите високонапонске поцинковане уске базе стубови од челичних цеви, мале површине, једноставног и естетски угодног дизајна

Избор по броју кола

Једно коло: Конвенционални високонапонски стубови од поцинкованих челичних цеви, једноставна структура, оптимална економичност

Двоструко коло: Двоструки високонапонски стубови од поцинкованих челичних цеви, штеде простор у ходнику, погодан за град области и региони са оскудним земљиштем

Вишеструки круг / више кола на истом торњу: За густе ходнике ултра високог напона, користите вишеструке кругове високонапонски стубови од поцинкованих челичних цеви за тешка оптерећења.

ФАК

Које су предности високонапонских поцинкованих челичних цеви у поређењу са угаоним челичним торњевима?

Торњеви од поцинковане челичне цеви под високим притиском имају већу крутост пресека на савијање и мањи отпор ветра коефицијент, који их чини јачима против ветра и земљотреса; заузимају само 1/3 до 1/2 земљишта које захтева угаони челични торњеви, штедећи трошкове земљишта; имају уредан изглед, дужи век трајања отпорности на корозију и нижи захтеви за одржавање.

Како се обезбеђује квалитет топлог цинковања? Колики је век трајања?

Анбанг стубови од поцинкованих челичних цеви под високим притиском користе национални стандард ГБ/Т 13912 процес топлог цинковања, са дебљином слоја цинка ≥85 μм, а свака јединица је тестирана од стране треће стране.

У нормалним спољним условима, Животни век отпорности на корозију је ≥30 година, а укупни век трајања дизајна је ≥50 година.

Који су производни циклус и потешкоће уградње стубова од поцинкованих челичних цеви под високим притиском?

Конвенционални торањ од поцинковане челичне цеви под високим притиском има циклус производње једне серије од 15-30 дана; то користи сегментне прирубничке везе и монтажу вијака на лицу места, не захтевајући велику или сложену опрему. Нормално Грађевински тимови могу да заврше инсталацију под вођством, са ефикасношћу инсталације 50% већом од те од угаоних челичних торњева.

Да ли се стубови од поцинкованих челичних цеви под високим притиском могу прилагодити посебним теренима?

Да. Засновано на условима као што су велика надморска висина, тешки лед, обални прскање соли и подручја подложна земљотресима, материјал, дебљина зида, тип темеља и структурна чврстоћа стубова од поцинкованих челичних цеви под високим притиском могу бити прилагођени и може се обезбедити наменско дизајнерско решење.

Које услуге су укључене у куповину стубова од поцинкованих челичних цеви под високим притиском?

Укључује дизајн, производњу, транспорт, упутства за инсталацију на лицу места, 5-годишњу гаранцију и животни век постпродајна услуга. Обезбеђена је комплетна техничка документација, укључујући извештаје о инспекцији, сертификате о усаглашеност, и књиге механичких прорачуна.
